Ultraäänivirtausmittarien tyypit ja luokitus

Viime vuosina erilaisia uusiaultraäänivirtausmittaritovat tulleet markkinoille, kuten digitaalisia ultraäänivirtausmittareita, joissa käytetään digitaalisia piirejä, ja integroituja ultraäänivirtausmittareita (yhdistämällä anturin ja muuntimen yhdeksi). Kun käytössä on laaja valikoima ultraäänivirtausmittareita, käyttäjien on valittava sopiva malli todellisen tilanteensa ja mittausvaatimustensa perusteella. Tässä artikkelissa kerrotaan eroista viiden yleisen ultraäänivirtausmittarin valinnassa markkinoilla ja suositellaan useita ultraäänivirtausmittariratkaisuja Kiinasta helpottamaan insinöörien valintaa ja suunnittelureferenssejä.

Tämäntyyppiset virtausmittarit voivat mitata vain nesteitä, jotka sisältävät sopivan määrän hiukkasia tai kuplia, jotka voivat heijastaa ultraäänisignaaleja, kuten tehtaan jätevedet, käsittelemätön jätevesi ja prosessinesteet, joissa on vakaa epäpuhtauspitoisuus. On tärkeää huomata, että sillä on tiukat vaatimukset mitattavalle väliaineelle; se ei voi olla puhdasta vettä, ja epäpuhtauspitoisuuden on oltava suhteellisen vakaa normaalia mittausta varten. Lisäksi mitattavan väliaineen suorituskyky ja vaatimukset vaihtelevat eri valmistajien välillä. Tämän tyyppisen ultraäänivirtausmittarin valitseminen edellyttää perusteellista ymmärrystä mitatusta väliaineesta sekä valitun ultraäänivirtausmittarin suorituskyvystä, tarkkuudesta ja vaatimuksista.

Tämä tyyppi soveltuu väliaikaisiin mittauksiin, joita käytetään pääasiassa muiden putkiin asennettujen virtausmittareiden toimintatilan kalibroimiseen, nestetasapainotestien suorittamiseen tietyllä alueella ja putkilinjan nykyisen virtausnopeuden tarkistamiseen. Näihin tarkoituksiin ilman kiinteää asennusta kannettava ultraäänivirtausmittari on sekä kätevä että taloudellinen.

Tällä hetkellä laajimmin tuotettu ja käytetty tyyppi on ultraääni{0}}aika-ultraäänivirtausmittari. Sitä käytetään pääasiassa puhtaiden nesteiden virtausnopeuden mittaamiseen, ja sitä käytetään laajalti vesihuoltoyrityksissä ja teollisissa vesisovelluksissa. Lisäksi se voi mitata myös vähän epäpuhtauksia sisältävien homogeenisten nesteiden (epäpuhtauspitoisuus alle 10 g/l ja hiukkaskoko alle 1 mm), kuten jäteveden, virtausnopeutta ±1,5 % tarkkuudella. Käytännön sovellukset osoittavat, että aikaero-ultraäänivirtausmittarilla voidaan saavuttaa tyydyttäviä tuloksia vastaavien nesteiden mittaamisessa.

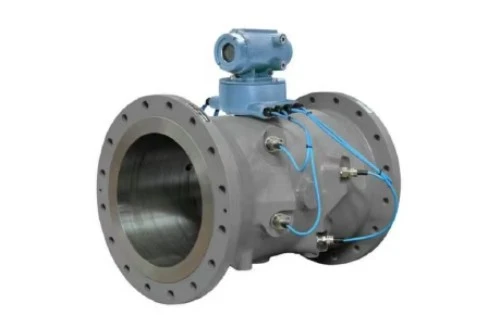

Tarjoaa korkeimman tarkkuuden, joka on ±0,5 %, eikä sitä rajoita putkimateriaali tai vuoraus, joten se sopii sovelluksiin, jotka vaativat suurta virtauksen mittaustarkkuutta. Kuitenkin, kun putken halkaisija kasvaa, myös kustannukset kasvavat. Yleensä pienestä-keskikokoiseen-halkaisijaltaan-linjassa olevat ultraäänivirtausmittarit ovat taloudellisempia.

Jos asennustilaa on riittävästi, asennusanturin käyttäminen ulkoisen anturin sijaan eliminoi kokonaan putken vuorauksen, hilseilyn ja putken seinämän vaikutuksen ultraäänisignaalin vaimenemiseen, mikä parantaa mittauksen vakautta ja vähentää merkittävästi huoltotarvetta. Lisäksi, koska sisäänvientianturit voidaan asentaa ilman virtausta katkaisematta, niiden käyttö on yhä yleisempää.
