Jätevesivirtausmittarin valinta on prosessipäätös, ei vain mittauspäätös. Väärä valinta näkyy myöhemmin poikkeavina lukemina, tiheänä siivouksena, puuttuvina vaatimustenmukaisuuslukuina tai mittarin tukkeutuneena käytössä. Oikea valinta alkaa yhdestä kysymyksestä, jonka useimmat ostajat ohittavat:onko linja täysi, paineistettu putki vai painovoimavirtaus osittain täytetyssä putkessa tai avoimessa kanavassa?Tämä yksittäinen vastaus sulkee pois puolet vaihtoehdoista ennen kuin katsot tietolehteä.
Yleisesti ottaen amagneettinen virtausmittarion oletusarvo täysille putkille, jotka kuljettavat johtavaa jätevettä, an
ultraäänivirtausmittariansaitsee paikkansa, kun tarvitset ei-invasiivisen tai jälkiasennettavan ratkaisun, ja avoin kanavajärjestelmä on oikea lähestymistapa painovoiman viemäreihin ja kanaviin. Tämä opas selittää jokaisen jäteveden virtausmittarin tyypin, missä se toimii, missä se ei toimi ja kuinka se yhdistetään raakajäteveteen, lieteeseen, käsiteltyyn jäteveteen, teollisuusjäteveteen ja biokaasuun.
Tämä opas on kirjoitettu insinööreille ja ostajille, jotka määrittelevät yhdyskunta- ja teollisuusjätevesien virtausmittauksen. Käsittele alla olevia parametrialueita tyypillisinä lähtökohtina ja vahvista ne valmistajan tietolomakkeessa ja projektissasi sovellettavissa paikallisissa standardeissa.
Mikä on jäteveden virtausmittari?
Jätevesivirtausmittari mittaa putken, kanavan tai käsittelyprosessin läpi kulkevan jäteveden virtausnopeutta tai kokonaistilavuutta. Jätevettä on vaikeampi mitata kuin puhdasta vettä, koska se kuljettaa kiinteitä aineita, lietettä, hiekkaa, rasvaa, kemikaaleja ja ilmaa ja koska virtaus voi olla paineistettu laitoksen yhdessä osassa ja painovoima-syötetty toisessa.
Siksi yleinen vesimittari kestää harvoin jätevesipalvelua. Mittarin on vastattava nestettä, putken tai kanavan kuntoa, asennuspaikkaa, todellisuudessa tarvitsemaasi tarkkuutta ja huoltoa, jonka olet valmis tekemään. Hanki nämä viisi oikeaa ja melkein mikä tahansa hyvämaineinen mittari toimii; saada yksi väärin ja jopa kallis mittari toimii huonommin.

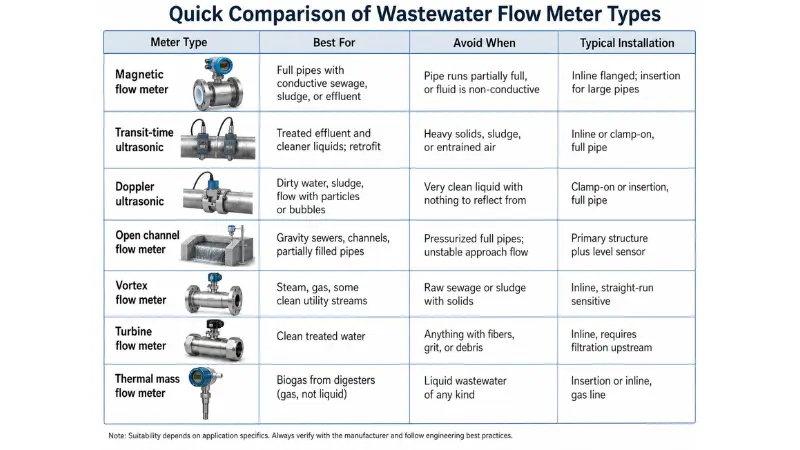

Jätevesivirtausmittarityyppien nopea vertailu
Käytä tätä suositeltuna luettelona ja vahvista sitten alla olevissa yksityiskohtaisissa osissa. "Vältä milloin" -sarake on yleensä hyödyllisempi kuin "paras for" -sarake, koska se eliminoi väärät valinnat nopeammin.
| Mittarin tyyppi | Paras | Vältä milloin | Tyypillinen asennus |
|---|---|---|---|
| Magneettinen (sähkömagneettinen) | Täydelliset putket johtavalla jätevedellä, lieteellä tai jätevedellä | Putki on osittain täynnä tai neste ei ole -johtavaa | Inline laipallinen; asennus suurille putkille |
| Ultraääni{0}}kuljetusaika | Käsitellyt jätevedet ja puhtaammat nesteet; jälkiasennus | Raskaat kiinteät aineet, liete tai mukana kulkeutunut ilma | Upotettu tai kiinnitetty{0}}täysputki |
| Ultraääni Doppler | Likainen vesi, liete, virtaus hiukkasten tai kuplien kanssa | Erittäin puhdas neste, josta ei heijastu | Kiinnitys-tai lisäys, täysi putki |
| Avoin kanava (pato/humppu + taso) | Painovoima viemärit, kanavat, osittain täytetyt putket | Paineistetut täydet putket; epävakaa lähestymisvirtaus | Ensisijainen rakenne ja tasoanturi |
| Vortex | Höyryä, kaasua, joitain puhtaita käyttövirtoja | Raaka jätevesi tai liete kiintoaineksen kanssa | Inline, suora{0}}juoksuherkkä |
| Turbiini | Puhdas käsitelty vesi | Kaikki, jossa on kuituja, hiekkaa tai roskia | Inline, vaatii suodatuksen vastavirtaan |
| Lämpömassa | Biokaasu keittimestä (kaasu, ei neste) | Kaikenlainen nestemäinen jätevesi | Sisäänpano tai inline, kaasuputki |
Suurimmalla osalla jätevedenkäsittelypisteistä todellinen kilpailu on magneetti-, ultraääni- ja avoimen kanavan mittareiden välillä. Loput ovat erikoistapauksia.

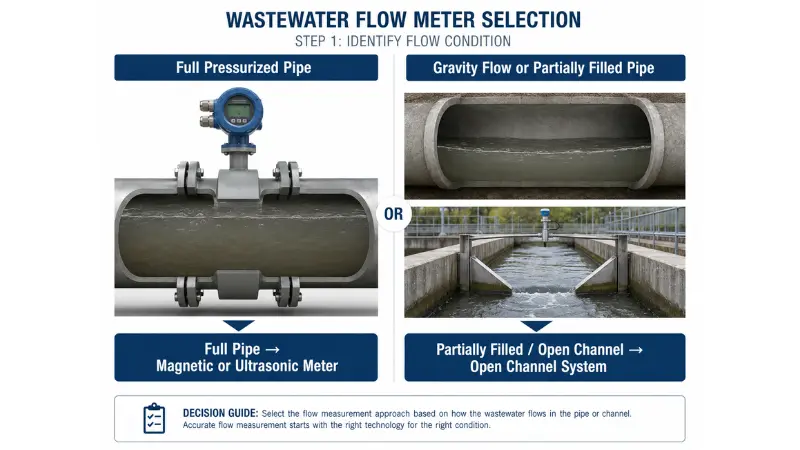

Suljettu putki vs avoin kanava: Ensimmäinen päätös
Ennen kuin vertaat teknologioita, päätä, missä maailmassa olet, koska ne tuskin menevät päällekkäin.
Täysi, paineistettu putki.Poraus pysyy täysin täynnä kaikilla virtauksilla, myös alhaisella virtauksella yöllä. Tässä voit käyttää magneettimittaria tai ultraäänimittarin sisäänrakennettua tai kiinnitintä{1}}. Tässä on suurin tarkkuus ja luotettavuus.
Painovoima tai osittain täytetty putki ja avoimet kanavat.Veden pinta on avoin ilmakehälle tai putki kulkee vain osittain täynnä. Tavallinen mag-mittari on väärä työkalu: tyhjällä yläosassa se lukee matalaa tai putoaa kokonaan. Tämä on avoin kanavaalue tai erikoistunut osittain-täytetty-putkimittari.
Insinöörin huomautus:Linja, joka on täynnä huippuvirtauksen aikana, mutta vain puoliksi täynnä klo 3.00, on osittain täytetty linja. Kokoa päätös pahimman tapauksen mukaan, älä nimikilven mukaan. Jos reikä ei ole jatkuvasti täynnä, älä käsittele tavallista magneettimittaria oletusarvona.

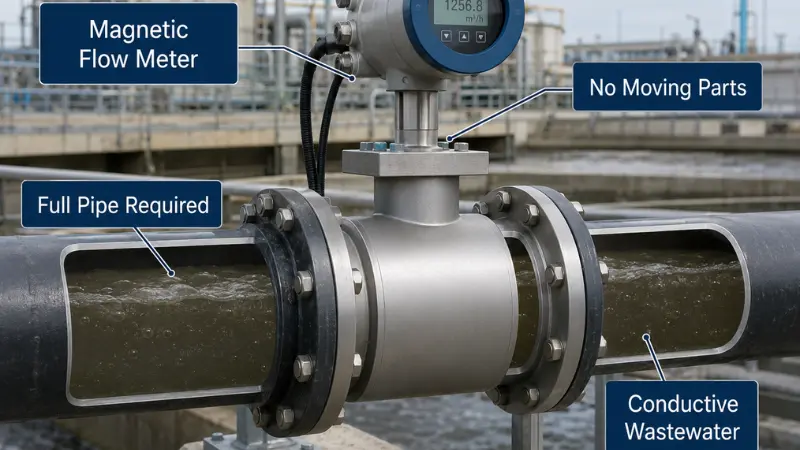

Magneettiset virtausmittarit jätevedelle
Magneettiset virtausmittarit (mag-mittarit tai sähkömagneettiset virtausmittarit) ovat täydellisen -putken jäteveden mittauksen työhevonen. Niissä ei ole liikkuvia osia eikä esteitä reiässä, joten ne sietävät kiintoaineita, jotka tuhoavat mekaanisen mittarin.
Miten ne toimivat
Mag-mittari kohdistaa magneettikentän putken poikki. Kun johtava neste liikkuu kentän läpi, se kehittää nopeuteen verrannollisen jännitteen, jonka lähetin muuntaa virtausnopeudeksi. Periaate on määritelty kansainvälisessä standardissaISO 20456:2017, joka koskee erityisesti sähkömagneettisia virtausmittareita, jotka mittaavat johtavaa nestettä suljetussa putkessa täyteen - ja joka ei nimenomaisesti kata avoimia kanavia tai osittain täynnä olevia putkia. Nämä kaksi ehtoa, johtava ja täysi, ovat koko tarina siitä, milloin mag-mittari sopii.
Käytä sitä milloin / Vältä milloin
- Käytä sitä, kun:putki on täynnä, neste on johtavaa ja haluat vähän huoltoa ja suurta tarkkuutta (hyvät mag-mittarit pitävät noin ±0,2 % - ±0,5 % lukemasta).
- Vältä sitä, kun:putki on osittain täynnä tai neste on huonosti johtavaa (lievästi kontaminoitunutta kondensaattia, erittäin puhdasta -huuhteluvettä tai tiettyjä liuotin-pohjaisia virtoja).
Tyypillisiä vahvoja istuvuuksia ovat mmraakajätevesi- ja lietelinjat, käsitellyn jäteveden poisto, laitoksen sisään- ja ulostulon valvonta sekä johtavat kemikaalien annostelulinjat. Esimerkiksi täydellä DN200 lietteen paluulinjalla mag-mittari on yleensä oletusvalinta juuri siksi, että porauksessa ei ole mitään tukkeutuvaa.
Johtavuus ja materiaalit
Vakiomagneettimittarit tarvitsevat vähimmäisjohtavuuden, yleensä noin 5 µS/cm, vaikka alhaisen-johtavuuden versioita on olemassa. Useimmat kunnalliset ja monet teollisuuden jätevedet puhdistavat tämän helposti, mutta älä oleta sitä puhtaiden tai kemiallisesti epätavallisten virtojen kohdalla - tarkista vähimmäisjohtavuus tietolomakkeesta. Yhtä tärkeää on kostuneiden osien sovittaminen nesteeseen:vuorausmateriaalia(PTFE, PFA, kova kumi, polyuretaani) ja elektrodimateriaali (316L, Hastelloy, tantaali, titaani) määrittävät, kohauttaako mittari olkiaan kemiasta vai syöpyykö se kauden aikana.
Asennuspisteet, joilla on todella merkitystä
- Pidä putki täynnä.Kiinnitä matalaan kohtaan tai nousevaan jalkaan tai virtaus{0}}ohjausominaisuuden alapuolelle, jotta ilma ei pusku elektrodeihin.
- Maadoita kunnolla.Mag-mittari mittaa millivoltti{0}}tason signaaleja, joten huono maa kelluu viitearvoa ja tuottaa kohinaa tai epävakaa lähtöä. Tämä on yleisin vältettävissä oleva kenttäongelma; katsomiksi maadoituksella on väliäjohdotuksen yksityiskohtia varten.
- Kunnioita suoraa{0}}juoksua.Suunnittele valmistajan luku, usein noin 5-10 putken halkaisijaa ylävirtaan ja 3-5 alavirtaan.
- Suuntaa elektrodit oikein.Elektrodien tulee olla vaaka-akselilla, jotta laskeutuvat kiinteät aineet ja loukkuun jääneet kaasut eivät peitä tai paljasta niitä.
Erittäin suurille putkille, joissa täysi laipallinen kela ei ole käytännöllinen, aninsertion{0}}tyylinen magneettimittarivoi olla kustannustehokas{0}}vaihtoehto absoluuttisella tarkkuudella.
Ultraääni jäteveden virtausmittarit

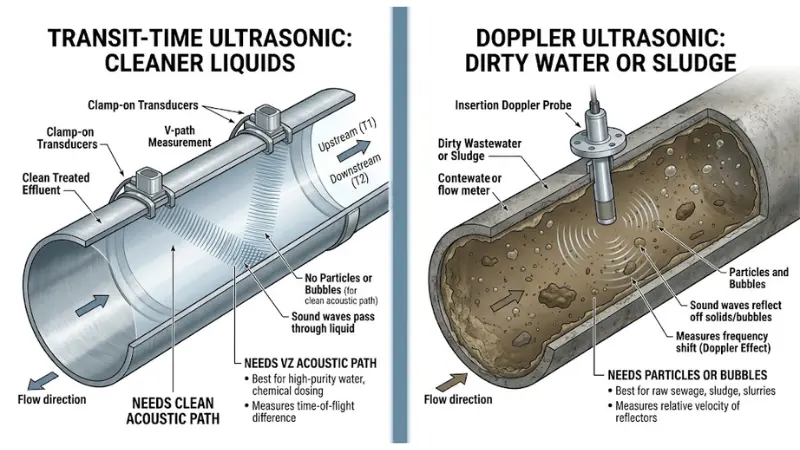

Ultraäänimittarit mittaavat virtausta äänellä. Jotkut ovat rivissä; toiset kiinnittyvät putken ulkopuolelle, mikä tekee niistä ilmeisen valinnan jälkiasennuksiin, tilapäisiin virtausmittauksiin ja mihin tahansa linjaan, jota et voi katkaista tai sulkea. Sakka on, että ultraäänen suorituskyky riippuu suuresti oikeasta tekniikasta ja puhtaasta asennuksesta.
Transit-Time Ultrasonic
Transit{0}}aikamittarit lähettävät signaaleja virtauksen kanssa ja sitä vastaan ja laskevat nopeuden pienestä matka-ajan erosta. Thekuljetus{0}}aikamenetelmätoimii parhaiten suhteellisen puhtaassa nestemäisessä - käsitellyssä vedessä tai jätevedessä, jossa on rajoitettu kiintoainepitoisuus - ja menettää tarkkuuden tai signaalin suspendoituneen kiintoaineen ja mukana kulkeutuneen ilman nousuna, koska ne hajottavat äänisäteen.
Doppler Ultraääni
Doppler-mittarit toimivat päinvastoin: ne luottavat nesteen hiukkasiin tai kupliin heijastamaan signaalia ja mittaamaan taajuusmuutosta. ADoppler mittarisopii siksi likaiselle jätevedelle, raa'alle jätevedelle ja lieteelle, jossa on suspendoituneita kiintoaineita. Kääntöpuoli on todellinen: erittäin puhdas jätevesi voi tuhota Doppler-mittarin heijastimia ja antaa epävakaan lukeman.

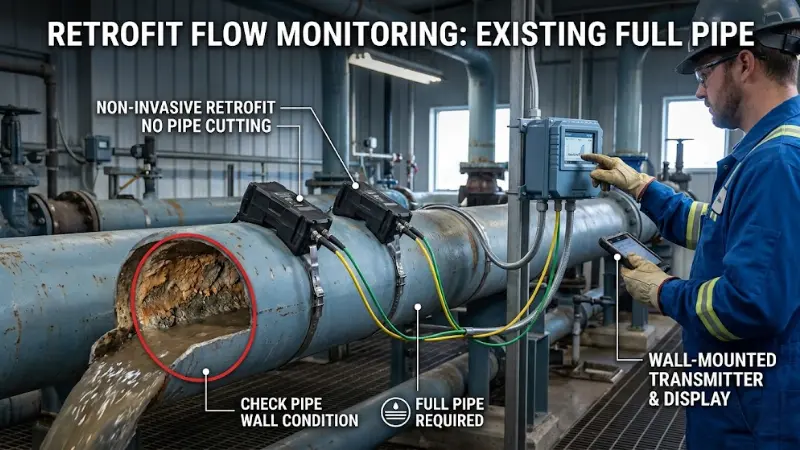

Clamp{0}}On Reality Check
Kuljetusajan-kiinnitys-on houkutteleva, koska mikään ei kosketa nesteeseen, mutta putken seinästä tulee osa mittausta.Oikea anturin asennus- putken materiaali, seinämän paksuus, vuorauksen kunto, kytkentä ja väli - vaikuttavat tulokseen. Kenttäpuristin-tarkkuus on yleensä välillä ±1 % - ±2 %, kun putki on ehjä.
Insinöörin huomautus:Ennen kuin luotat vanhan valuraudan tai voimakkaasti hilseilevän putken -lukijaan, tarkista, onko sisäisiä kertymiä tai huonontunutta vuorausta. Molemmat hajottavat säteen ja heikentävät hiljaa tarkkuutta, vaikka mittari näyttää numeron.
Käytä sitä milloin / Vältä milloin
- Käytä sitä, kun:et voi katkaista tai pysäyttää linjaa, tarvitset kannettavan mittauksen tai vaaditaan kosketukseton mittaus - ja neste vastaa valittua tekniikkaa (siirtoaika-puhdistukseen, Doppler likaiselle).
- Vältä sitä, kun:putken seinämä on huonossa kunnossa kiinnitys-kiinnitystä varten tai olet käyttänyt-siirtoaikaa raskaalle lietteelle (klassinen epäsuhta, jota käsitellään alla olevassa virheosiossa).
Avaa kanavan virtausmittarit
Kaikki jätevedet eivät kulje täysin paineistetuissa putkissa. Painovoima viemärissä, viemärissä, kanavissa ja monissa kasvikanavissa vesi virtaa vapaalla pinnalla. Täysi-putkimittari ei ole voimassa; mittaat sen sijaan tasoa tunnettua rakennetta vastaan.
Padot ja patot
Avoin kanavajärjestelmä käyttää primäärirakennetta - patoa tai savua - luodakseen kiinteän suhteen vedenpinnan ja virtausnopeuden välille. US Bureau of Reclamation'sVeden mittausopason näiden laitteiden takana olevien geometrian ja pää{0}}purkausyhtälöiden vakioviittaus.
| Aspekti | Weir | Flume |
|---|---|---|
| Paras | Selkeämpiä kulkuja, yksinkertaisia edullisia{0}}sivustoja | Kiinteitä aineita kuljettava jätevesi |
| Kiinteiden aineiden käsittely | Harjan taakse voi kertyä sedimenttiä ja roskia | Itsepuhdistuva-, koska virtaus kiihtyy kurkun läpi |
| Pään menetys | Korkeampi | Alentaa |
| Keskeinen vaatimus | Ilmainen, tuuletettu vaippa; puhdas lähestymiskanava | Vapaa virtaus, ei upotettu alavirtaan |
Käytännössä savuputket (kuten Parshall-kanava) ovat yleensä suositeltavia viemäri- ja muita kiinteitä aineita sisältäville virroille juuri tästä itsepuhdistuvasta-syistä, kun taas patot sopivat puhtaammille, alhaisemmille -budjettikanaville -, jos ylävirran kanava pidetään puhtaana sedimentistä.
Tasoanturi
Avoimen kanavajärjestelmän toinen puolisko ontasoanturi- ultraääni-, tutka- tai uppopaine -, joka lukee vedenpinnan tietyssä kohdassa. Sitten lähetin käyttää pato- tai savuyhtälöä tason muuttamiseksi virtaukseksi. Anturin sijoitus ei ole neuvoteltavissa: sen on oltava oikealla ylävirran etäisyydellä (yleensä asetettu maksimikorkeuden kerrannainen), turbulenssin ja vaahdon ulkopuolella tai muunnos on väärä, vaikka rakenne olisi täydellinen.
Huoltonäkökohdat
Avoimen kanavan tarkkuus riippuu enemmän fyysisestä kunnosta kuin elektroniikasta. Tarkkaile sedimentin kerääntymistä, joka muuttaa kanavan geometriaa, padon harjaan kertynyttä roskaa, vaahtoa ja turbulenssia, joka vääristää tasolukemaa, alavirtaan uppoamista, joka mitätöi vapaan -virtauksen oletuksen, sekä vaurioituneita tai laskeutuneita rakenteita. Raakajätevesi- ja hulevesikanavissa ajoita säännöllinen tarkastus sen sijaan, että odotat, että numero näyttää väärältä, koska likainen rakenne voi lukea uskottavasti, vaikka se on huomattavasti poissa.
Muut jäteveden virtausmittarityypit
Magneetti-, ultraääni- ja avoimen kanavan mittarit kattavat useimmat sovellukset. Muutamia muita näkyy kasvin tietyissä kulmissa.
Vortex-virtausmittarit
Pyörremittarit havaitsevat pyörteitä, jotka ovat levinneet bluffikappaleen taakse, ja ovat yleisiä höyry-, kaasu- ja puhtaissa käyttövirroissa. Ne eivät yleensä ole ensimmäinen valinta raa'an jäteveden tai lietteen kannalta, muttapyörrevirtausmittaritvoi sopia yhteensopiviin laitoslinjoihin, joissa neste on puhdasta ja kohtuullisen tasaista.
Turbiinin virtausmittarit
Turbiinimittarit pyörittävät roottoria ja antavat hyvän tarkkuuden puhtaissa nesteissä, mutta liikkuvat osat ovat vastuussa likaisessa käytössä: kuidut, hiekka ja roskat likaantuvat tai kuluvat laakerit. Varataturbiinin virtausmittaritpuhtaalle käsitellylle vedelle ja pidä ne poissa jätevedestä ja lietteestä.
Biokaasun lämpömassavirtausmittarit
Anaerobiset keittimet tuottavat biokaasua, joka on kaasun{0}}virtausongelma, ei nesteen.Lämpömassavirtamittaritmittaa kaasun massavirtausta suoraan ja soveltuu hyvin biokaasun seurantaan -, mutta keittokaasu on märkää, voi kuljettaa rikkivetyä (H₂S) ja sen metaanipitoisuus vaihtelee, joten materiaalien yhteensopivuus, kosteuden käsittely sekä paine- ja lämpötilaolosuhteet ovat yhtä tärkeitä kuin mittausperiaate.

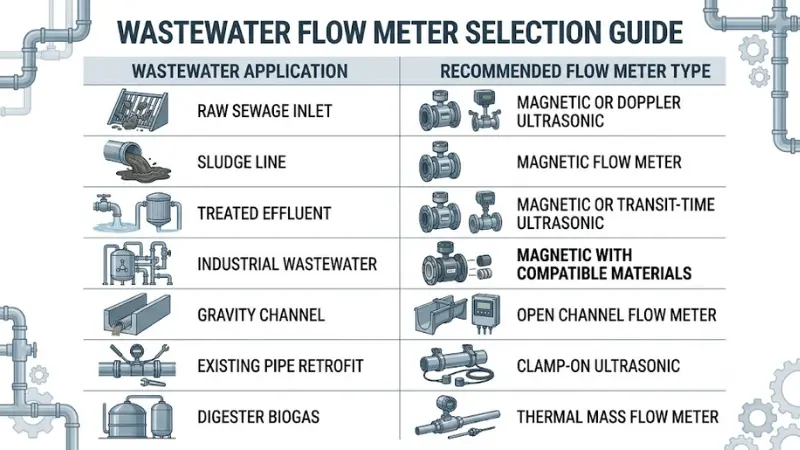

Paras jäteveden virtausmittari sovelluksen mukaan
Useimmat lukijat saapuvat tiettyyn linjaan, eivät yleiseen kysymykseen. Tässä on käytännön kartoitus. Käsittele sitä lähtökohtana ja vahvista sitten seuraavilla nesteillä ja asennustarkistuksilla.
- Raakajäteveden sisääntulo (täysi putki):magneettinen virtausmittari; Doppler-ultraääni ei-invasiiviseen{0}}vaihtoehtoon.
- Liete- ja kierrätyslinjat (täysi, johtavat):magneettinen virtausmittari on oletusarvo; lisäysmagi suurille porauksille.
- Käsitelty jätevesi (puhdistin, täysi putki):magneettinen tai transit{0}}ultraääni, kun jälkiasennuksella on merkitystä.
- Teollisuuden jätevedet kemikaaleilla:magneettinen huolellisesti sovitetulla vuorauksella ja elektrodeilla; Tarkista ensin johtavuus ja yhteensopivuus.
- Painovoimakanava tai osittain täytetty putki:avoin kanavajärjestelmä savu- ja tasoanturilla.
- Olemassa oleva putki, jota et voi leikata:kiinnitä-ultraääni, kuljetusaika-tai Doppler virtauksen likaisuudesta riippuen.
- Biokaasu keittimestä:terminen massavirtausmittari, joka on määritelty märille H₂S--kaasulle.
Kuinka valita oikea jätevesivirtausmittari?
Käy nämä läpi järjestyksessä. Jokaisen vaiheen tulee tuottaa päätös, ei vain valintaruutu.
Vaihe 1: Full Pipe vai Open Channel?
Jos reikä on aina täynnä, käytössä on magneettinen tai inline-ultraäänimittari, jossa on ultraäänipuristin-, jos et pysty katkaisemaan linjaa. Jos virtaus on painovoimainen, osittain täytetty tai kanavassa, siirry avoimeen kanavajärjestelmään. Pelkästään tämä päätös eliminoi suurimman yhteensopimattomien mittarien lähteen.
Vaihe 2: Lue neste ja päätä sitten
Tarkista johtavuus, kiintoaine- ja lietteen pitoisuus, hiekka ja kuidut, mukana kulkeutunut ilma, kemiallinen yhteensopivuus, lämpötila, paine ja virtausalue - ja muuta jokainen toiminnaksi:
- Josjohtava ja täysi → magneettinen on vahva oletus.
- Josraskaita kiinteitä aineita tai lietettä ja tarvitset ei--invasiivisen → Doppler-ultraäänen, ei kuljetusaikaa-.
- Jospuhdista jätevesi ja jälkiasenna → kuljetusaika-ultraääni.
- Josalhainen johtavuus (alle mittarin minimiarvon) → älä pakota mag-mittaria; harkitse tekniikkaa uudelleen.
Vaihe 3: Tarkista asennussivusto
Oikea tekniikka epäonnistuu edelleen väärässä paikassa. Tarkista putken koko ja materiaali, saatavilla suorassa, vaaka- ja pystysuorassa asennossa, pysyykö putki todella täynnä, huoltoon pääsy, tärinä, sisä- tai ulkokäyttö sekä tulvavaara, teho- ja tehotarpeet. Ultraäänen kiinnityksessä-putken seinämän kunto on ratkaiseva; magneettisille, maadoitus ja täys-putken olosuhteet ovat ratkaisevia.
Vaihe 4: Määritä tarkkuus, teho ja elinkaarikustannukset
Yhdistä tarkkuus tarkoitukseen. Prosessin valvonta sietää kohtalaista spesifiointia; laskutus, viranomaisraportointi ja annostelun valvonta vaativat parempaa tarkkuutta ja pitkän aikavälin vakautta. Jos jätevesi syöttää lupanumeron, sääntelyviranomaiset odottavat valittujen, asennettujen ja kalibroitujen laitteiden toimittavan kyseisen laitetyypin mukaisen tarkkuuden - EPA:n yleiskatsausvirtauksen mittaus purkupisteissäon hyödyllinen viite vaatimustenmukaisuuden{0}}luokituksen mittaamiseen. Paikalliset vaatimukset tai projektin tekniset tiedot voivat määrittää tarkan tarkkuuden, joka sinun on täytettävä.
Punnitse sitten huolto: halvempi mittari, joka tukkeutuu, ajautuu tai tarvitsee säännöllistä puhdistusta, maksaa usein elinkaarensa aikana enemmän kuin olosuhteisiin valittu mittari. Yleisiä määritettäviä lähtövaihtoehtoja ovat 4–20 mA, pulssi, RS-485/Modbus, HART, tiedonkeruu ja hälytykset.

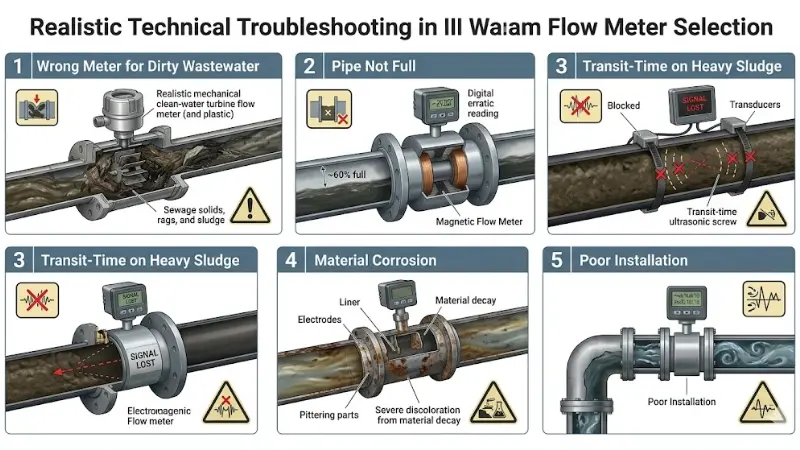

Yleisiä virheitä jätevesivirtausmittarin valinnassa
Puhdas{0}}vesimittarin käyttäminen likaiselle jätevedelle
Liikkuvilla osilla varustetut mekaaniset mittarit tukkeutuvat ja kuluvat nopeasti viemärissä ja lietteessä, mikä johtaa ajautumiseen ja seisokkeihin. Sovita mittari likaan, älä alimpaan hintaan.
Ei huomioida, onko putki täynnä
Mag-mittari -täydessä putkessa näyttää matalaa tai epäsäännöllisesti, koska mitattu poikkileikkaus-ei vastaa mittarin oletusta. Painovoimajärjestelmissä vastaus on avoimen kanavan mittaus, ei "parempi" täys-putkimittari.
Transit{0}}Time Ultrasonicin asettaminen raskaalle lieteelle
Kuljetusaika-vaatii puhtaan akustisen reitin. Raskaat kiinteät aineet ja ilma rikkovat signaalin, joten lukema harhailee tai katoaa. Käytä Doppleria tälle nesteelle, ja oire yleensä häviää.
Keskittyminen vain ostohintaan
Mittari, joka käynnistää kuukausittaisen siivouksen, aiheuttaa seisokkeja tai tuottaa lukuja, joita et voi puolustaa, on kallis vaihtoehto, oli laskussa mitä tahansa. Aseta ylläpito ja luotettavuus päätöksentekoon alusta alkaen.
Unohdetaan kemiallinen yhteensopivuus
Teollisuuden jätevesi voi olla syövyttävää. Varmista jokaisen kastuneen osan - vuorauksen, elektrodien, tiivisteiden, kotelon - yhteensopivuus ennen ostamista tai varaa aikaiseen vaihtoon.
Mikä vaikuttaa jätevesivirtausmittarin hintaan?
Ostajat kysyvät usein hintaa ennen sovelluksen kuvailua, mutta hinta määräytyy sovelluksen mukaan. Sen sijaan, että lainausnumerot olisivat merkityksettömiä ilman kontekstia, tässä on se, mikä todella muuttaa hintaa. Kustannustekijät takanaultraäänimittarin hinnoitteluyleistää hyvin useimpiin tyyppeihin:
- Putken koko:halkaisijaltaan suuret mittarit maksavat suhteettoman paljon enemmän, minkä vuoksi suuria porauksia varten on olemassa asennusmalleja.
- Kostutetut materiaalit:eksoottiset vuoraukset ja elektrodit aggressiiviseen kemiaan lisäävät kustannuksia.
- Tarkkuus- ja hyväksyntäluokka:säilytys-luokan tarkkuus, vaarallisten-alueiden sertifiointi ja korkea suojaus nostavat hintaa.
- Asennustyyppi:kiinnitys-välttää putken-katkaisun ja seisokit; inline saattaa tarvita sammutuksen ja putkityöt.
- Lähdöt ja viestintä:digitaaliset protokollat, kirjaus ja etävalvonta lisäävät kokonaismäärää.
- Elinkaari, ei tarra:kalibrointi, puhdistus ja seisokit vuosien mittaan ovat usein suurempia kuin ostohinta.
RFQ-tarkistuslista: Tiedot, jotka lähetetään toimittajallesi
Pelkkä putken koko ei riitä toimittajalle suosittelemaan oikeaa mittaria. Mitä useamman seuraavista annat, sitä lähempänä ensimmäinen suositus on ja sitä pienempi on yhteensopimattoman tuotteen riski. Kerää nämä ennen sinuapyydä tarjous:
- Jätevesityyppi: raakajätevesi, liete, käsitelty jätevesi, teollisuusjätevesi tai biokaasu
- Täysi putki tai avoin kanava; paineistettu tai painovoima
- Putken halkaisija ja materiaali (ja vuorauksen kunto, kiinnitystä varten{0}})
- Minimi-, normaali- ja maksimivirtausnopeus
- Lämpötila ja paine
- Johtavuus, jos tiedossa
- Kiinteät aineet, liete, kuidut, rasva tai kuplasisältö
- Kemiallinen koostumus ja syövyttävyys
- Vaadittu tarkkuus ja syy (prosessi, laskutus, vaatimustenmukaisuus)
- Tuotos- ja viestintätarpeet
- Virtalähde saatavilla
- Suojausluokitus tai{0}}vaarallisen alueen vaatimus
- Onko sammutus mahdollista asennusta varten
- Sivuston valokuvat tai piirustukset, jos saatavilla
FAQ Jätevesivirtausmittarityypeistä
K: Mikä on yleisin jäteveden virtausmittari?
V: Täysin-putkea johtavalle jätevedelle magneettiset virtausmittarit ovat yleisimpiä, koska niissä ei ole liikkuvia osia ja ne käsittelevät kiinteitä aineita. Painovoimakanaville tai osittain täytetyille putkille avoimen kanavan mittaus on tavallinen vastaus.
K: Mikä virtausmittari on paras lieteelle?
V: Täydessä putkessa olevalle johtavalle lietteelle magneettinen virtausmittari on yleensä paras valinta. Doppler-ultraäänimittari on hyvä vaihtoehto silloin, kun tarvitaan ei-invasiivista mittausta ja lietteessä on kiintoaineita tai kuplia.
K: Mikä on paras mittari osittain täytetylle jätevesiputkelle?
V: Tavallinen magneettimittari ei sovellu, koska se olettaa olevan kokonainen. Käytä avointa kanavajärjestelmää tai erityisesti osittain täytetyille putkille suunniteltua mittaria, joka mittaa sekä tason että nopeuden.
K: Voiko ultraäänivirtausmittarin{0}}puristin toimia PVC:ssä tai vanhassa metalliputkessa?
V: Äänisellä PVC:llä se toimii usein hyvin, koska seinä välittää äänen siististi. Vanhassa metalliputkessa, jossa on sisäinen asteikko tai huonontunut vuoraus, signaali hajoaa ja tarkkuus kärsii, joten putken seinämä on arvioitava ennen lukemaan luottamista.
K: Miten kiinteät aineet vaikuttavat virtausmittarin tarkkuuteen?
V: Kiinteät aineet heikentävät ultraääni{0}}kulkuaikaa sirottamalla säteen, kun taas niitä tarvitaan Dopplerille signaalin palauttamiseen. Magneettimittarit ovat suurelta osin välinpitämättömiä kiinteisiin aineisiin niin kauan kuin neste pysyy johtavana ja poraus on täynnä. Avoimissa kanavissa asettumiskiinnitys muuttaa kanavan geometriaa ja painottaa tason-to-virtausmuunnoksen.
K: Soveltuvatko turbiinivirtausmittarit jätevedelle?
V: Yleensä ei raa'alle jätevedelle tai lietteelle, koska liikkuvat osat tukkeutuvat tai kuluvat. Niitä voidaan käyttää puhtaalla käsitellyllä vedellä, jos käyttö sallii.
K: Mikä on paras virtausmittari jätevedenpuhdistamoon?
V: Koko laitokselle ei ole olemassa yhtä parasta mittaria. Magneettimittarit sopivat täys-putkien viemäri-, liete- ja jätevesille; avoimen kanavan järjestelmät käsittelevät painovoimavirtausta; ultraäänimittarit kattavat jälkiasennettavat, väliaikaiset ja ei-invasiiviset kohdat; lämpömassamittarit käsittelevät keittimen biokaasua.
K: Miten jäteveden virtausmittari eroaa veden virtausmittarista?
V: Jätevesimittari valitaan kestämään kiintoaineita, lietettä, kuplia, kemikaaleja ja vaikeaa asennusta, ja materiaalit ja mittausperiaate sopivat näihin olosuhteisiin. Yleinen puhdas{1}}vesimittari ei välttämättä kestä eikä näytä tarkasti jätevesihuollossa.
Johtopäätös
Aloita putken tilasta, koska suljettu putki verrattuna avoimeen kanavaan ratkaisee suurimman osan tuloksesta. Täysin johtaville putkille magneettiset virtausmittarit ovat yleensä luotettavin ja tarkin valinta. Jos linjoja ei voi leikata, ultraäänimittarit toimivat hyvin, kun kuljetusaika-ja Doppler on sovitettu oikein virtauksen puhtauteen tai likaisuuteen. Painovoimakanaville ja osittain täytetyille putkille avoin kanavajärjestelmä oikealla savu- ja tasoanturilla on oikea lähestymistapa.
Määritä sitten neste, asennuspaikka, tarkkuus, jota tarkoituksesi todella vaatii, ja ylläpito, jota voit ylläpitää. Dokumentoi ne, lähetä ne tarjouspyyntösi kanssa, ja mittarin valinnasta tulee selkeää hinnan perusteella arvauksen sijaan.
