Veden virtausmittarin valitseminen näyttää yksinkertaiselta, kunnes seisot putken edessä. Sama linja saattaa kuljettaa puhdasta juomakelpoista vettä tänä vuonna ja hiukkas{1}}kuormitettua prosessivirtaa ensi vuonna; budjetti sanoo yhtä ja datalehden tarkkuusluokka toista. Rehellinen vastaus kysymykseen "mikä vesivirtausmittari on paras?" Se riippuu paljon vähemmän esitteestä kuin viidestä tosiasiallisesti mitattavasta asiasta: mitä vedessä on, kuinka putki on asennettu, kuinka tarkka lukeman tulee olla, mikä on virtausalue ja mitä mittari maksaa koko käyttöiän aikana sen sijaan, että ostettaisiin.
Tässä oppaassa käydään läpi tärkeimmät vesivirtausmittarityypit, kuinka kukin todellisuudessa toimii, missä se ansaitsee paikkansa ja, aivan yhtä tärkeää, milloin se kannattaa sulkea pois. Se on kirjoitettu valinnan näkökulmasta, joten loppuun mennessä sinun pitäisi pystyä listaamaan teknologia ja tietää tarkalleen, mitä lähettää toimittajalle saadaksesi käyttökelpoisen tarjouksen.
Halvin ostettava mittari on harvoin halvin ostettava mittari. Mekaaninen mittari, joka tukkeutuu likaiseen veteen, voi maksaa yhden vuoden aikana enemmän-kuin -liikkumattomia-osia oleva mittari maksaa etukäteen.
Mitä vesivirtausmittari todella mittaa
Veden virtausmittari mittaa, kuinka paljon vettä kulkee putken tai kanavan pisteen läpi. Suunnittelusta riippuen se raportoi hetkellisen virtausnopeuden (esimerkiksi m³/h tai L/min), kokonaismäärän tai molemmat. Suurin osa tässä käsitellyistä mittareista on tarkoitettu suljetuille, täydellisille putkille, jotka kulkevat paineen alaisena avoimien kanavien sijaan.
Löydät ne vedenkäsittelystä, teollisuusprosessilinjoista, LVI- ja jäähdytysjärjestelmistä, kastelusta, kemikaalien annostelusta, ruoan ja juomien tuotannosta, kunnallisesta jakelusta ja laitteiden testauksesta. Jokaisessa näistä väärä mittari ei anna vain hieman väärää numeroa, vaan se voi häiritä prosessia, pudottaa painetta sinne, missä ei ole varaa, tukkeutua ja pysähtyä tai hiljaa-ilmoittaa veden alla, josta joku maksaa. Siksi kannattaa sovittaa tekniikka työhön mieluummin kuin käyttää uudelleen sitä, mitä viime kerralla määriteltiin.

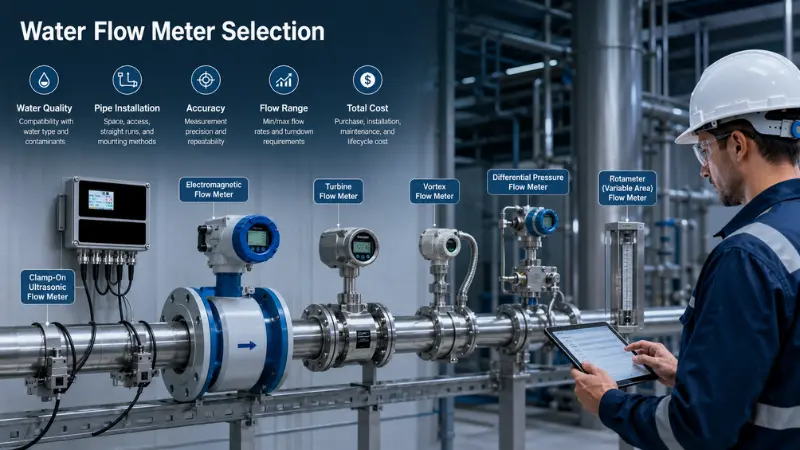

Tärkeimmät vesivirtausmittarityypit yhdellä silmäyksellä
Ennen yksityiskohtia tässä on lyhyt versio siitä, missä kukin tekniikka on hyvä ja missä se kamppailee:
- Sähkömagneettinen (magmetri):oletusarvo johtavalle vedelle, jätevedelle ja lietteelle, jossa ei ole liikkuvia osia ja pieni painehäviö, mutta nesteen on johdettava sähköä.
- Ultraääni (kuljetusaika-tai Doppler):ihanteellinen, kun et voi katkaista putkea tai sulkea linjaa, koska anturien kiinnitys{0}}kiinnitetään ulkopuolelle, vaikka tarkkuus riippuu putken kunnosta ja nesteen kirkkaudesta.
- Turbiini:tarkka ja taloudellinen puhtaalla, alhaisella-viskositeettilla, tasaisella virtauksella, mutta liikkuvat osat kuluvat ja kiintoaineet tai pulsaatio heittävät sen pois.
- Vortex:Kestävä ja pystyy käsittelemään nesteitä, kaasua ja höyryä ilman liikkuvia osia, mutta se tarvitsee vähimmäisvirtausnopeuden lukeakseen ollenkaan.
- Positiivinen siirtymä:erinomainen alhainen-virtaus- ja erätarkkuus annosteluun, mutta ei sovellu likaiselle vedelle tai suurelle virtaukselle.
- Paine-ero:todistetusti suurissa, korkeapaineisissa{0}}putkistoissa, mutta se kuluttaa jatkuvasti painetta ja vaatii huolellisen mitoituksen.
- Muuttuva alue (kiertomittari):halpa, yksinkertainen paikallinen osoitus, jonka voit lukea silmällä, mutta rajallinen tarkkuus ja yleensä ei etätulostusta.
Tämän artikkelin loput laajentavat niitä ehdoilla, jotka todella ratkaisevat valinnan.
Tärkeimmät vesivirtausmittarityypit selitetty

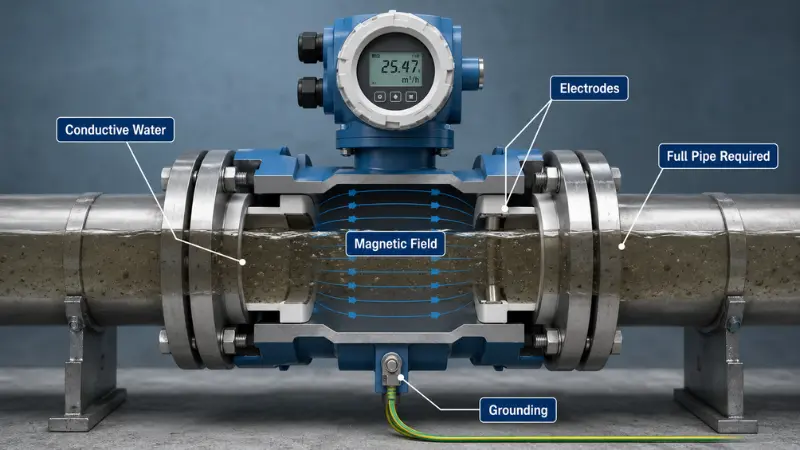

Sähkömagneettiset vesivirtausmittarit
Ansähkömagneettinen virtausmittari, tai magmeter, soveltaa Faradayn induktiolakia. Kela synnyttää putken poikki magneettikentän ja johtavan nesteen liikkuessa sen läpi indusoituu nopeuteen verrannollinen jännite. Siinä ei ole esteitä eikä liikkuvia osia, minkä vuoksi tekniikka sopii likaiseen ja aggressiiviseen veteen.
Ainoa ehto, joka hallitsee kaikkea, on johtavuus. Nesteen tulee ylittää mittarin vähimmäiskynnys, tyypillisesti muutama mikrosiemens senttimetriä kohden, mallin asettaman tarkan luvun. Hanavesi, prosessivesi, jätevesi ja useimmat vesi{2}}pohjaiset kemikaalit puhdistavat sen helposti. Deionisoitu tai demineralisoitu vesi, öljyt ja useimmat hiilivedyt eivät, eikä magmetri yksinkertaisesti lue niitä.
Kaksi käytännön asiaa ratkaisee, toimiiko asennus todella. Ensinnäkin putken on oltava täynnä; osittain täytetty putki tekee mittarin keskiarvoksi yli nesteen, jota ei ole. Toiseksi anturi tarvitseekunnollinen maadoitus, koska huono maadoitus on yksi yleisimmistä syistä, miksi magmetri lukee äänekkäästi tai ajautuu. Vuorauksen ja elektrodin materiaalin on myös sovittava yhteen nesteen kanssa, mikä on tärkeintä kemikaalien ja hankaavien lietteiden kanssa.
Valitse milloinneste on johtavaa ja sisältää hiukkasia, kiinteitä aineita tai epäpuhtauksia, jotka voisivat pureskella mekaanisen mittarin; jätevesi ja liete ovat klassisia tapauksia.Vältä sitä milloinneste ei ole -johtavaa, kun putki menee rutiininomaisesti-täysin, etkä voi siirtää mittaria tulvimalle alueelle tai kun budjetti sulkee pois korkeammat ennakkokustannukset yksinkertaisessa puhtaassa-vesijohdossa, jossa halvempi mittari tekisi työn.
Ultraäänivirtausmittarit
Ultraäänimittarin aikaääni pulssii nesteen läpi. Kuljetus-aikamittarit vertaavat pulsseja, jotka lähetetään virtauksen kanssa ja sitä vastaan, ja ne toimivat parhaiten puhtaassa tai kevyesti täytetyssä vedessä, kun taas Doppler-mittarit lukevat taajuuden siirtymään pois kuplista ja hiukkasista ja sopivat siten likaisempaan virtaan. Otsikon etu onkiinnitä{0}}ultraäänivirtausmittari, jonka anturit kiinnitetään putken ulkopuolelle ilman leikkaamista, sammuttamista ja vapautta liikkua linjojen välillä.
Tämä mukavuus tulee ehtojen kanssa. Kiinnitä-tarkkuus riippuu siitä, minkä läpi äänen on läpäistävä: putken materiaalista, seinämän paksuudesta, sisäisestä skaalauksesta tai vuorauksesta sekä anturin ja putken välisestä kytkennästä. Voimakkaasti skaalatussa tai paksussa vuoratussa putkessa signaali voi muuttua heikoksi tai epävakaaksi, ja puhtaalla testiputkella täydellisesti lukeva mittari voi kamppailla kentällä. Kuljetus-aikayksiköt eivät myöskään pidä mukana kulkeutuneesta ilmasta tai raskaista kiinteistä aineista, kun taas Doppler-yksiköt tarvitsevat joitakin hiukkasia tai kuplia heijastumaan ja menettämään tarkkuutensa erittäin puhtaassa vedessä. Mitä tahansa käytätkin, mittari tarvitsee tarpeeksisuora putki ylä- ja alavirtaannähdäksesi vakiintuneen virtausprofiilin.
Valitse milloinseisokit ovat kalliita tai putkea ei voida leikata; jälkiasennukset, suuret sähköverkot ja väliaikaiset tutkimukset ovat siellä, missä ultraääni ansaitsee säilyvyyden. Yleinen esimerkki on virtauksen tarkistaminen suuressa jäähdytetyssä-vesijohdossa, jota ei voi ottaa offline-tilaan, jolloin antureiden kiinnittäminen päihittää minkä tahansa linjan vaihtoehdon.Vältä kiinnittämistä-putkissa, joita et voi puhdistaa tai luonnehtia, voimakkaasti skaalautuneissa linjoissa ja kuljetus{0}}aikayksiköissä, joissa vesi on täynnä ilmaa.
Turbiinin vesivirtausmittarit
A turbiinin virtausmittarilaittaa roottorin virtaan; vesi pyörittää sitä ja pyörimisnopeus muuttuu virtausnopeudeksi. Oikealla nesteellä se on tarkka, kompakti ja edullinen, minkä vuoksi se on suosittu puhtaan veden jakelussa ja laitteiden testauksessa.
Rajat lähtevät suoraan takaisin liikkuvaan roottoriin ja sen laakereihin. Kiinteät aineet ja hiekka kiihdyttävät laakerien kulumista ja voivat likaa tai tukkia teriä, joten likainen vesi tulee ulos, ellet lisää suodatusta ylävirtaan. Korkeaviskositeetti muuttaa kalibrointiaja heikentää lineaarisuutta, ja sykkivä tai epävakaa virtaus häiritsee lukemaa. Mikään näistä ei ole hyvä{1}}katkaisija puhtaalle, tasaiselle, matalaviskositeettiiselle vedelle; ne yksinkertaisesti määrittelevät, minne mittari kuuluu.
Valitse milloinvesi on puhdasta, virtaus tasaista, viskositeetti alhainen ja hinnalla on väliä.Vältä sitä milloinvirta kuljettaa kiinteitä aineita tai ilmaa, kun virtauspulsseja tai kun mittari asettuisi hankalaan huoltoon, koska kuluvat osat vaativat lopulta huomiota.

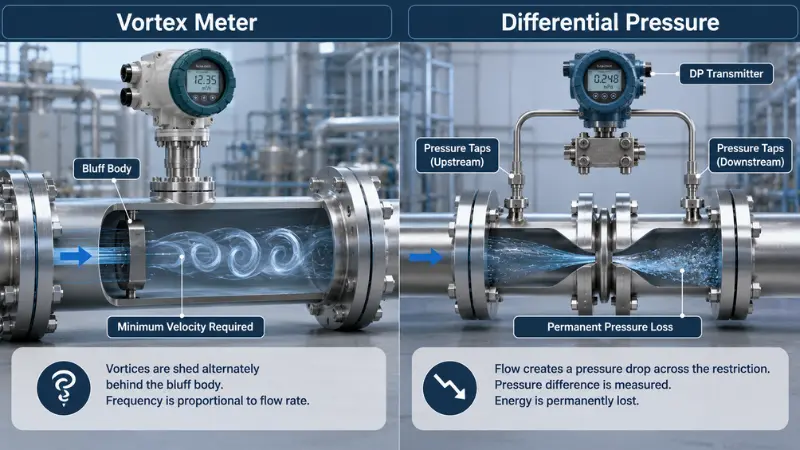

Vortex-vesivirtausmittarit
Pyörremittari asettaa virtaukseen tylpän esteen, bluffikappaleen. Tietyn nopeuden jälkeen neste vuotaa vuorotellen pyörteitä sen takana säännöllisenä kuvionavon Kármánin pyörrekatu, ja irtoamistaajuus nousee nopeuden mukana. Tämän taajuuden laskeminen antaa virtausnopeuden ilman, että liikkuvat osat kuluvat. Sitä kestävyyttä ja kykyä käsitellähöyryä sekä vettä, tekee pyörremittareista suosikin, jossa yhden tekniikan on palveltava useita nesteitä.
Saalis on sisäänrakennettu fysiikkaan. Vähimmäisvirtausnopeuden ja Reynoldsin minimiluvun alapuolella pyörteet lakkaavat muodostumasta puhtaasti eikä mittari pysty lukemaan. Ylimitoitettu pyörremittari ja se sokeutuu virtausalueen alaosassa. Voimakas putken tärinä voi myös naamioitua irtoamiseen, joten se on huomioitava asennuksessa.
Valitse millointarvitset kestävän, vähän huoltoa vaativan-huoltomittarin nopeampaa-huoltoa varten nesteiden, kaasun tai höyryn yli.Vältä sitä milloinvirtaus on usein alhainen tai erittäin vaihteleva pohjapäässä tai kun voimakasta tärinää ei voida hallita.
Positiiviset vesivirtausmittarit
Positiiviset syrjäytysmittarit vangitsevat ja vapauttavat kiinteät nestetaskut ja laskevat ne; ansoikea vaihdemittarion tuttu esimerkki. Koska jokainen luku on tunnettu tilavuus, ne ovat erittäin tarkkoja alhaisella virtauksella ja sietävät nesteitä, jotka eivät ole täysin tasaisia, minkä vuoksi annostelu ja annostelu suosivat niitä.
Ne jakavat mekaanisen mittarin heikkoudet vahvistettuina. Hammaspyörät tai männät kuluvat ja hankaavat kiinteät aineet tai likainen vesi lyhentävät niiden käyttöikää nopeasti. Niiden teho on myös vaatimaton, joten ne ovat väärä työkalu suuriin-volyymeihin.
Valitse millointarkka pieni{0}}virtaus tai erämäärä on tärkeämpää kuin suoritusteho; kemikaalien annostelu ja pieni-tilavuusmittaus ovat hyvä paikka.Vältä sitä milloinvesi on likainen tai hankaava tai kun virtausnopeus on suuri.
Paine-ero veden virtausmittarit
Tämä on vanhin edelleen laajalti käytössä oleva lähestymistapa. Rajoitus, kuten suutinlevy, venturi tai suutin, aiheuttaa paineen laskun ja apaine-eron lähetinmuuttaa pisaran virtaukseksi. Menetelmä on kodifioitu yksityiskohtaisestiISO 5167, mikä on osa sitä, miksi siihen luotetaan edelleen suurissa, korkeapaineisissa{0}}teollisuuden putkistoissa.
Kaksi asiaa lievittää sitä. Ensinnäkin rajoitus kuluttaa pysyvästi painetta, josta tulee todellista energiakustannuksia suurella linjalla, joten valinnan on vastattava paineen{1}}pudotusbudjettia. Toiseksi tarkkuus riippuu oikeasta mitoituksesta, riittävästä suorasta ajosta ja terveestä ensisijaisesta elementistä; kulunut tai osittain tukossa oleva aukko vääristää hiljaa lukemaa. Se tarjoaa myös rajoitetun huoneen yökuntoon verrattuna nykyaikaisiin elektronisiin mittareihin.
Valitse milloinsinulla on suuret putket, korkea paine, vakiintuneet standardit ja kestävyys ylittää alhaisen painehäviön.Vältä sitä milloinpainehäviö on arvokasta, kun tarvitset laajaa laskua tai kun erittäin pieni virtaus painaa sinut käyttökelpoisen Reynolds{0}}-lukualueen alapuolelle.
Muuttuvan alueen vesivirtausmittarit (kiertomittarit)
Rotametri kelluu pienen elementin kartiomaisen putken sisällä; mitä suurempi virtaus, sitä korkeammalla se kulkee, ja luet nopeuden asteikolta. Se on halpa, ei vaadi virtaa perusmalleissa ja antaa välittömän paikallisen tarkistuksen.
Tarkkuus on vaatimaton, se on yleensä asennettava pystysuoraan, ja tavallinen rotametri ei tuota sähköä, ellei siinä ole lähetintä.Valitse milloinyksinkertainen visuaalinen merkintä paneelilla tai pienellä viivalla on kaikki mitä tarvitset.Vältä sitä milloinlukeman on syötettävä ohjausjärjestelmää tai laskutusta tai kun olosuhteet ylittävät laitteen paine- ja lämpötilaluokituksen.
Yhteiset{0}}pään-vertailut
Useimmat todelliset päätökset jäävät kahdelle ehdokkaalle. Nämä ovat ottelut, jotka tulevat esiin useimmiten.
Magneettinen vs. ultraääni jätevedelle
Molemmat käsittelevät likaista vettä ilman liikkuvia osia, joten ratkaisevia tekijöitä ovat putki ja asennus. Jos pystyt leikkaamaan linjaan ja neste on luotettavasti johtavaa, sähkömagneettinen mittari tarjoaa yleensä vakaamman, vähemmän huoltoa vaativan-pysyvän asennuksen. Jos linjaa ei voida sulkea tai testaat sen sijaan, että sitoutuisit, kiinnitä ultraääni Kiinteälle-raskaalle jätevedelle, jossa on kuplia, magmetri tai Doppler-ultraääni on turvallisempi- kuin kuljetusaika. Kompromissi-käsitellään tarkemmin tässä vertailussasähkömagneettinen vs. ultraäänivalinta.
Turbiini vs. positiivinen siirtymä pienelle virtaukselle
Pienellä virtauksella puhtaalla nesteellä positiivinen siirtymä on yleensä parempi kuin turbiini, koska se laskee erillisiä tilavuuksia sen sijaan, että luottaisi roottoriin, joka voi pysähtyä lähellä minimiään. Turbiinimittarit vähentävät kustannusetua ja suuremmat, tasaisemmat virtaukset. Jos sovellus on annostelu tai annostelu pieniä määriä, laiha positiivinen siirtymä; jos se on puhdas jakelu kohtuullisilla hinnoilla budjetilla, laiha turbiini.
Turbiini vs. sähkömagneettinen puhtaalle vedelle
Puhtaalla vedellä molemmat voivat olla tarkkoja. Turbiini on halvempi ostaa ja hieno kun virtaus on tasainen ja vesi pysyy puhtaana. Sähkömagneettinen maksaa enemmän etukäteen, mutta siinä ei ole päälle puettavaa, se sietää satunnaista likaa ja laskee vähemmän painetta, joten se voittaa usein kokonaiskustannuksissa, jos linja kulkee jatkuvasti tai veden laatua ei taata.
Kuinka valita: Käytännön päätöspolku?
Hyvä valikoima alkaa sovelluksesta, ei luettelosta. Käsittele nämä viisi kysymystä järjestyksessä; jokainen kaventaa kenttää.
1. Mitä vedessä on?
Puhdas, likainen, ilmastettu, sähköä johtava, syövyttävä tai kiintoaine{0}}kuormitettu? Tämä yksittäinen vastaus poistaa kokonaiset kategoriat. Johtavat ja likaiset kohdat sähkömagneettisille. Puhdas ja vakaa avaa turbiinin tai{3}}kuljetusajan ultraääni. Kiinteät aineet tai liete sulkevat pois herkät liikkuvat osat. Ei--johtavat nesteet sulkevat pois magmetrit kokonaan.
2. Miten putki asennetaan?
Tarkista putken koko ja materiaali, onko linja täynnä, voidaanko se sulkea tai katkaista, kuinka paljon suoraa juoksua on ennen ja jälkeen mittarin sijainnin ja onko paikka sisällä, ulkona, haudattu vai vaarallisella alueella. Jos et voi leikata putkea, kiinnitä{1}}ultraääniliikkeet luettelon alkuun. Jos et voi taata suoraa juoksua pumpun tai kyynärpään lähellä, suosi tekniikoita, jotka sietävät virtaustehostimen huonon profiilin tai budjetin.
3. Kuinka tarkka lukeman tulee olla?
Laskutus, säilytyksen siirto, annostelu ja viranomaisraportointi edellyttävät tiukkaa tarkkuusluokka- ja kalibrointidokumentaatiota. Pumpun suojaus tai trendin valvonta ei toimi. Määrittele todellinen vaatimus ennen kuin teet ostoksia, koska maksaminen korkeasta tarkkuudesta, jota et koskaan käytä, on omanlaisensa hukkaa.
4. Mikä on virtausalue, paine ja lämpötila?
Kirjaa muistiin minimi-, normaali- ja maksimivirtaus sekä käyttöpaine ja lämpötila sekä kuinka paljon painehäviötä siedät. Koko virtausalueelle, ei vain putken halkaisijalle: mittari, joka sopii putkeen, mutta ei virtausta, lukee huonosti äärimmäisissä kohdissa. Muista fyysiset rajat, koska pyörremittari tarvitsee tarpeeksi nopeutta pyörteiden poistamiseksi, turbiini haluaa tasaisen virtauksen ja positiivinen siirtymä sopii alhaisiin nopeuksiin suuren verkkovirran sijaan.
5. Mitä omistaminen maksaa?
Lisää ostohintaan asennus, seisokit, huolto, varaosat, kalibrointi, odotettu käyttöikä ja paineen laskun aiheuttama energia. Liikkumattomien osien-osien mittari voi maksaa enemmän etukäteen ja vähemmän viiden vuoden aikana. puristin-voi alentaa asennuskustannuksia välttämällä putkityöt; yksinkertainen mekaaninen mittari voi olla taloudellinen ratkaisu vaatimattomaan puhtaaseen veteen.
Vesivirtausmittarin valintamatriisi
Nyrkkisääntöihin tiivistettynä päätöspolku päätyy yleensä tähän:
- Sähköä johtava likavesi tai jätevesi→ sähkömagneettinen; harkitse Doppler-ultraääntä, jos et voi leikata putkea.
- Puhdas, tasainen vesi budjetilla→ turbiini; sähkömagneettista, jos linja kulkee jatkuvasti.
- Olemassa oleva putki, ei sammutus mahdollista→ kiinnitä{0}}ultraääni.
- Pieni-virtausannostelu tai erä→ positiivinen siirtymä.
- Höyryä ja vettä samalla laitteistolla→ pyörre, kun olet varmistanut vähimmäisnopeuden.
- Suuri korkeapaineinen{0}}teollisuuslinja→ paine-ero paine-eron mukaan,{0}}pudota budjettia.
- Yksinkertainen paikallinen luku-vain→ muuttuvan alueen rotametri.
Parhaat vesivirtausmittarityypit sovelluksen mukaan
Jätevesi
Sähkömagneettiset mittarit ovat tässä työhevonen: ei liikkuvia osia, tyytyväisiä johtavaan likaiseen nesteeseen ja vähän huoltoa. Doppler-ultraääni auttaa, kun läsnä on kuplia tai suspendoituneita kiintoaineita, etkä voi murtautua linjaan. Vältä pientä mekaanista mittaria kiintoainevirtaukseen-ilman vastavirtasuodatusta, koska se likaantuu. Tässä huomautuksessa on lisätietoja magmetrien määrittämisestä tähän tehtäväänsähkömagneettinen jäteveden mittaus.
Puhdas ja juomakelpoinen vesi
Turbiini on taloudellinen tasaisella puhtaalla virtauksella, kuljetusaika-ultraääni sopii ei-invasiivisiin asennuksiin ja suuriin verkkoihin, ja sähkömagneettinen toimii kaikkialla, missä vesi johtaa ja haluat nolla kulumista. Ratkaisevia tekijöitä ovat yleensä tarkkuusluokka ja linjan jatkuva toiminta: jatkuva käyttö ja tiukka laskutus pakottavat sinut sähkömagneettiseen tai kalibroituun ultraääneen, kun taas ajoittainen alhainen{3}}käyttö suosii turbiinia kustannuksissa.
LVI, jäähdytys ja jäähdytetty vesi
Non-invasiivinen-ultraäänipuristin hallitsee rakennuspalveluita, koska se asennetaan putkea rikkomatta ja toimii myös energiamittarina tasapainotuksessa ja tarkastuksissa. Lämpöenergian laskutusta varten,Ultraäänienergiamittarit jäähdytetylle ja jäähdytysvedellepari virtaus lämpötilan kanssa raportoidaksesi toimitetun lämmityksen tai jäähdytyksen kWh. Pysyvät laitoshuoneet voivat silti määrittää sähkömagneettisen, jos veden laatu ja tarkkuus oikeuttavat in-linjamittarin.
Kemiallinen annostelu ja syövyttävät nesteet
Johtaville kemikaaleille sähkömagneettinen mittari, jossa on oikeat kostutetut materiaalit, on yleensä vastaus, mutta vasta sen jälkeen, kun olet varmistanut yhteensopivuuden. Väärinvuoraus ja elektrodimateriaalivoi epäonnistua nopeasti aggressiivisessa ympäristössä, joten materiaalin valinta on ensimmäinen päätös, ei jälkikäteen. Puhtaiden kemikaalien tarkkaan pienen-määrän annostelussa positiivinen syrjäytyminen on vaihtoehto.
Väliaikainen testaus ja vianetsintä
Ultraäänikiinnitin-on ilmeinen valinta: kannettava, ei sammutusta ja siirrettävä putkien välillä pumpun tarkistamista, virtauksen tarkistamista ja vian{1}}etsintää varten. Varoitus on, että väliaikainen asennus ei ole automaattisesti pysyvä. Jos haluat jättää sen käyttöön, korjaa kiinnitys, karakterisoi putki oikein ja käsittele sitä pysyvänä mittarina.
Laskutus ja korkean arvon{0}}mittaus
Kun numero ohjaa tuloja tai vaatimustenmukaisuutta, tarkkuusluokka ja kalibrointi ylittävät hinnan. Kansainväliset metrologiset standardit, kutenISO 4064määritellä, miten säilytys- ja laskutusvesimittarit testataan ja luokitellaan, ja tähän tehtävään tarkoitetussa mittarissa tulee olla asianmukainen luokka ja asiakirjat. Sähkömagneettiset, kalibroidut ultraääni-, turbiini- tai syrjäytysmittarit voivat olla kelvollisia nesteen ja virtausalueen mukaan; varmista tarkkuusluokka, asennusvaatimukset, kalibrointivaihtoehdot ja pitkäaikainen vakaus ennen sitoutumista.
Yleisiä virheitä valittaessa vesivirtausmittaria
Pelkästään hinnalla ostaminen:Halpa mittari, joka epäonnistuu aikaisin, vaatii jatkuvaa huomiota tai lukee epäluotettavasti, on kallis naamioituna.
Veden laadun huomioimatta jättäminen:Kiinteät aineet, kuplat tai kemia voivat tehdä väärästä tekniikasta epätarkkoja heti ensimmäisestä päivästä lähtien.
Johtavuuden unohtaminen:Ei--johtavalla nesteellä oleva magmetri ei yksinkertaisesti toimi, vaikka muut tekniset tiedot olisivat kuinka hyviä.
Suoran juoksun laiminlyöminen:Kulmat, venttiilit, pumput ja supistimet mittarin lähellä häiritsevät profiilia, ja monet mittarit tarvitsevat usean putken halkaisijan, jotta ne pysyisivät tarkassa.
Väliaikaisen mittarin käsittely pysyvänä:vakauttamatta asennusta.
Näkymä ylläpitoon:Mittari, jota et voi saavuttaa, on mittari, jota et voi puhdistaa, kalibroida tai vaihtaa.
Tietoja, jotka on valmisteltava ennen tarjouksen pyytämistä
Suurin osa edestakaisista-ja-toimittajista katoaa, jos lähetät käyttötiedot etukäteen. Ota nämä valmiiksi ennen kuin kysyt hintaa:
- Nestetyyppi ja onko se puhdas, likainen, ilmastettu tai syövyttävä
- Johtavuus, jos harkitset sähkömagneettista mittaria
- Putken koko, materiaali ja aikataulu sekä onko putki täynnä
- Virtausalue: minimi, normaali ja maksimi
- Käyttöpaine ja lämpötila sekä siedettävä painehäviö
- Vaadittu tarkkuusluokka ja se, tarvitaanko kalibrointidokumentaatiota
- Lähtö- ja signaalitarpeet, kuten 4–20 mA, pulssi, RS-485/Modbus tai vain näyttö
- Asennusympäristö: sisällä, ulkona, haudattu tai vaarallinen alue ja virran saatavuus
Näillä tiedoilla toimittaja voi sovittaa mittarin tehtävään arvaamisen sijaan. Jos haluat suosituksen tietystä rivistä, on hyvä tuoda nämä tiedot esiinkeskustele toimittajan kanssa.
FAQ: Vesivirtausmittarityypit
K: Mikä on yleisin vesivirtausmittari?
V: Vaihtelee toimialoittain, mutta teollisuusvesissä ja jätevesissä sähkömagneettiset ja ultraäänityypit ovat yleisimmin käytettyjä, koska ne käsittelevät likaisia tai sähköä johtavia nesteitä ja ultraäänikotelossa asentavat putkea leikkaamatta. Turbiini- ja syrjäytysmittarit pysyvät yleisinä puhtaassa vedessä ja annostelussa.
K: Mikä vesivirtausmittari on paras jätevedelle?
V: Sähkömagneettinen, kun neste on johtavaa, koska siinä ei ole liikkuvia osia ja hyvä kiinteiden aineiden sieto. Jos et voi murtautua linjaan, Doppler-ultraääni on vahva ei-invasiivinen-vaihtoehto, varsinkin kun läsnä on kuplia tai suspendoituneita hiukkasia.
K: Mikä vesivirtausmittari on paras puhtaalle vedelle?
V: Turbiini on taloudellinen puhtaalla, tasaisella virtauksella; kuljetusaika-ultraääni sopii ei-invasiivisiin asennuksiin; sähkömagneetti sopii johtavaan veteen paikkaan, jossa ei halua kulua. Valinta kytkee yleensä päälle tarkkuusluokan ja käykö linja jatkuvasti.
K: Magneettinen vai ultraääni, kumpi on parempi?
V: Kumpikaan ei ole yleisesti parempi. Pysyvässä asennuksessa johtavan veden päälle, jossa voit katkaista putken, sähkömagneettinen on yleensä vakaampi. Jos pääsy on rajoitus, kuten ei sammutusta, jälkiasennus tai väliaikainen tutkimus, kiinnitä-ultraäänivoitot. Putken kunto ja johtavuus ratkaisevat sen.
K: Voidaanko vesivirtausmittari asentaa putkea leikkaamatta?
V: Kyllä. Kiinnitä-ultraäänimittarit putken ulkopuolelle, joten niitä ei tarvitse leikata tai sammuttaa. Tämä tekee niistä ihanteellisia olemassa oleviin järjestelmiin, väliaikaiseen testaukseen ja linjoihin, joissa seisokit ovat kalliita.
K: Minkä johtavuuden sähkömagneettinen virtausmittari tarvitsee?
V: Nesteen tulee ylittää mittarin vähimmäisjohtavuus, usein noin muutaman mikrosiemenin senttimetrissä mallista riippuen. Tavallinen vesi, prosessivesi ja jätevesi ovat kelvollisia; deionisoitu vesi, öljyt ja useimmat hiilivedyt eivät.
K: Mikä mittari on paras jäähdytykseen tai jäähdytetylle vedelle?
V: Ultraäänikiinnitin-on tavallinen valinta LVI-alalla, koska se asennetaan ei--invasiivisesti ja se voi toimia BTU-energiamittarina yhdistämällä virtauksen lämpötilaan. Sähkömagneettinen on vaihtoehto pysyvään linjaan-mittaukseen, jos veden laatu ja tarkkuus takaavat sen.
K: Mikä mittari sopii kemikaalien annosteluun?
V: Johtaville kemikaaleille sähkömagneettinen mittari, jossa on yhteensopivia vuoraus- ja elektrodimateriaaleja; tarkkoja pieniä eriä puhdasta kemikaalia, positiivinen syrjäytyminen. Varmista materiaalien yhteensopivuus ennen mitään muuta.
K: Kuinka paljon huoltoa kukin tyyppi tarvitsee?
V: Mitkään -liikkuvat-osat, kuten sähkömagneettiset, ultraääni- ja pyörremittarit, eivät vaadi vähiten, enimmäkseen säännöllisiä tarkastuksia ja satunnaista puhdistusta. Mekaanisissa mittareissa, kuten turbiinissa, syrjäytysmittarissa ja vaihtelevalla alueella, on kuluvia osia, kuten laakereita, vaihteita ja kellukkeita, jotka on tarkastettava ja mahdollisesti vaihdettava, ja ne hyötyvät puhtaasta, suodatetusta virtauksesta.
K: Kuinka valitsen oikean koon?
V: Koko virtausalueelle, ei putkelle. Tarkista minimi-, normaali- ja maksimivirtaus mittarin käyttöaluetta vasten, koska putkeen sopiva, mutta virtaukselle ylimitoitettu mittari lukee huonosti alhaisilla nopeuksilla ja alimittainen voi kuristaa linjan tai ajaa rajansa yli.
K: Mitä minun pitäisi lähettää toimittajalle saadakseni tarkan tarjouksen?
V: Nesteen tyyppi ja kunto, magmetrien johtavuus, putken koko, materiaali ja aikataulu, täydellinen-putken tila, vähimmäis-, normaali- ja maksimivirtausalue, käyttöpaine ja lämpötila, vaadittu tarkkuus, lähtö- ja signaalityyppi sekä asennusympäristö. Kun ne ovat käsissä, toimittaja voi määrittää mieluummin kuin arvailla.
K: Kannattaako mekaanisia vesimittareita edelleen käyttää?
V: Kyllä. Turbiini-, syrjäytys- ja vaihtelevan pinta-alan mittarit ovat taloudellisia ja yksinkertaisia, ja ne ovat edelleen järkevä valinta puhtaalle vedelle,-pienivirtauksen annostelulle tai paikalliselle perusnäytölle, ei vain likaisille, hankaaville tai kiintoainepitoisille{2}}virroille.
Johtopäätös: Mittarin sovittaminen työhön
Yksittäistä parasta vesivirtausmittaria ei ole olemassa, vain tiettyihin olosuhteisiin parhaiten sopiva. Kurkota sähkömagneettista mittaria johtavan veden, jäteveden tai lietteen päällä; kiinnitä-ultraääni, kun et voi katkaista putkea tai tarvitset väliaikaisen lukemisen; turbiini puhtaaseen, tasaiseen, alhaiseen-kustannukseen; pyörre kestävään, nopeampaan-nopeuteen nesteiden, kaasun ja höyryn yli; positiivinen siirtymä alhaisella-virtausannostelulla; paine-ero suuriin, korkeapaineisiin-putkistoihin; ja rotametri, kun yksinkertainen paikallinen näyttö riittää.
Ennen kuin ostat, selvitä kuusi asiaa: mitä vedessä on, putki ja asennusolosuhteet, virtausalue, vaadittu tarkkuus, paine ja lämpötila sekä todelliset omistuskustannukset. Ota ne oikein, ja mittari maksaa sinulle luotettavan tiedon, pienemmän riskin ja vähemmän yllätyksiä koko käyttöiän aikana. Kun olet valmis, nopein tie oikean spesifikaation saavuttamiseen on tuoda nämä tiedot toimittajalle sen sijaan, että tilaat pelkän mallinumeron perusteella.
