Coriolis-virtausmittari mittaamassavirtaa suoraan, mikä on juuri sitä mitä haluat, kun neste on arvokasta, annostelun on oltava toistettava tai tiheys on osa laatuspesifikaatiota. Harvat tekniikat vastaavat sen tarkkuutta kemikaalien ruiskutukseen, säilytystilan siirtoon, polttoaineen lataamiseen ja tiukkaan annosteluun. Mutta se ei ole oletusvastaus jokaiselle riville. Se maksaa enemmän kuin useimmat vaihtoehdot, ja sen lukemaa voi häiritä mukana kulkeutunut kaasu, kaksi-vaihevirtaus, pumpun tärinä tai putken jännitys liitännässä.
Tämä opas on kirjoitettu insinööreille ja ostajille, jotka tietävät jo suunnilleen, mitä virtausmittari tekee ja joiden on nyt päätettävä, sopiiko Coriolis oikein. Siinä kerrotaan, miten mittari toimii, missä se ansaitsee hintansa, missä se kamppailee, miten sitä verrataan magneetti-, pyörre-, ultraääni- ja lämpömassamittareihin, ja vaiheittainen tapa mitoittaa ja määrittää mittari ilman yllätyksiä. Laajempi näkökulma ennen kuin aloitat, tämäyleiskatsaus Coriolis-virtausmittaukseenon hyödyllinen kumppani luettava.
FlowT-virtauksen{0}}mittaussuunnittelutiimin laatima ja tarkistama valmistajan dokumentaation ja julkaistujen mittausstandardien perusteella. Käsittele sitä teknisenä ohjeena, ei prosessisi tietolomakkeen tai mitoitustarkistuksen korvikkeena.
Mikä on Coriolis-virtausmittari?

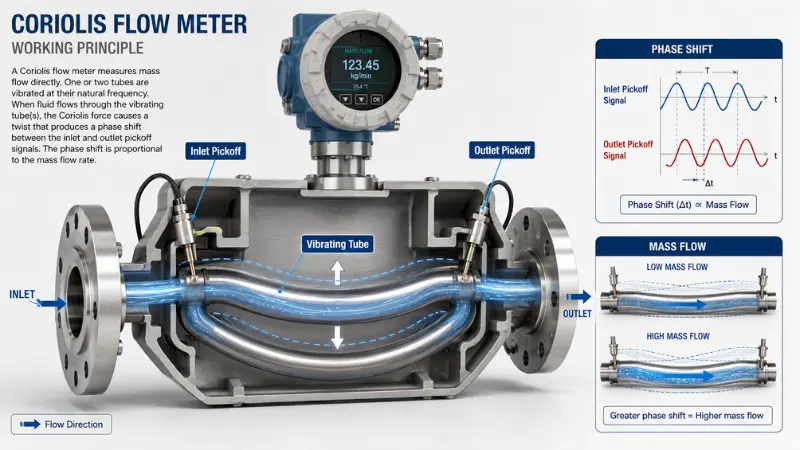

Coriolis-virtausmittari on laite, joka määrittää massavirran tavasta, jolla virtaava neste taivuttaa tärisevää putkea. Lähetin käyttää yhtä tai kahta mittausputkea niiden resonanssitaajuudella. Jos virtausta ei ole, putken tulo- ja poistopuolet värisevät samassa vaiheessa. Kun neste kulkee läpi,Coriolis toimintaperiaatesaa putken kiertymään hieman ja tulo- ja poistoputket menevät epävaiheeseen keskenään. Tämän vaihesiirron koko on verrannollinen massavirtaan.
Sama tärisevä putki antaa kaksi lisämittausta ilmaiseksi. Putki resonoitaajuus muuttuu nesteen tiheyden mukaan, joten mittari ilmoittaa tiheyden ilman erillistä laitetta. Sisäänrakennettu-lämpötila-anturi antaa lähettimen korjata tapaa, jolla putken jäykkyys muuttuu lämpötilan mukaan, mikä pitää massalukeman rehellisenä olosuhteiden muuttuessa. Koska Coriolis-mittari mittaa massaa nopeuden tai tilavuuden sijaan, se ei tarvitse tiheyttä tai paineen kompensointia, kuten tilavuusmittari. Sama ajatus tukee muitamassavirtausmittarin toimintaperiaatteet, mutta Coriolis on edelleen vertailumenetelmä suorassa, suuren{0}}tarkkuuden massan mittauksessa.
Mitä Coriolis-virtausmittari voi mitata?
Nykyaikainen Coriolis-mittari on monimuuttuja{0}}mittari. Yhdeltä laitteelta saat yleensä:
- Massavirtausnopeus- mitattuna suoraan vaihesiirrosta.
- Tiheys- johdettu putken värähtelytaajuudesta.
- Lämpötila- mitataan kompensaatiolle ja saatavilla prosessiarvona.
- Volumetrinen virtaus - laskettumassavirtauksesta ja tiheydestä, ei mitata suoraan.
- Kokonaisvirtaus- erää, laskutusta ja varastoa varten.
On syytä tehdä selväksi, että tilavuus on laskelma, ei suora lukema. Sillä on merkitystä säilytyksen siirrossa ja sekoituksessa, jossa ostajat ja myyjät välittävät siitä, mistä määrästä sovitaan. Jos tarvitset vain johtavan nesteen tilavuusvirtausta tai kaasun massavirtausta sähköjohdossa, yksi-käyttöinen mittari on yleensä halvempi - erityisesti kaasulle,lämpömassavirtamittaritusein taloudellisesti järkevämpää.

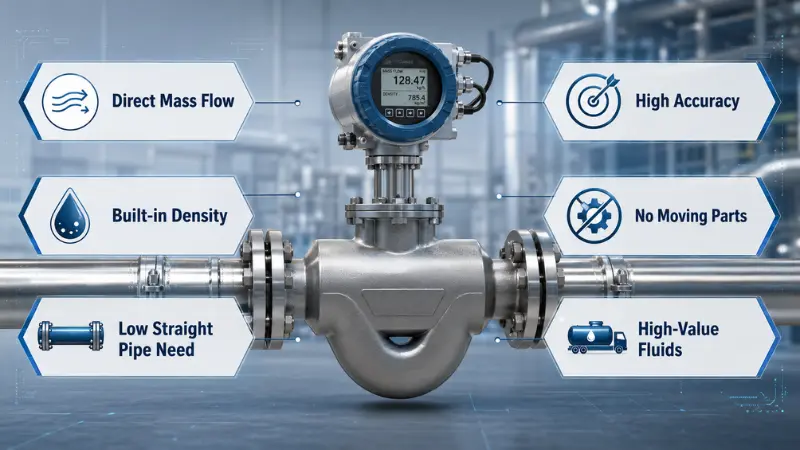

Coriolis-virtausmittarien tärkeimmät edut
Suora massavirtausmittaus
Tästä syystä tekniikka on olemassa. Tilavuusmittarit mittaavat, kuinka nopeasti neste liikkuu, ja tarvitsevat sitten tiheys-, lämpötila- tai painetiedot massan päättelemiseksi. Coriolis-mittari ohittaa tämän ketjun ja mittaa itse massan. Kun nesteen tiheys muuttuu lämpötilan, pitoisuuden tai koostumuksen mukaan -, ajattele siirappia, joka sakeutuu jäähtyessään, tai kemikaalia, jonka vahvuus vaihtelee erästä toiseen -, suora massan mittaus poistaa kokonaisen korjauskerroksen ja siihen liittyvät virheet.
Suuri tarkkuus ja toistettavuus
Coriolis-mittarit ovat tarkimpia ja toistettavissa olevia virtaustekniikoita. Yhdysvaltain kansallisen standardointi- ja teknologiainstituutin riippumaton työ kuvailee vakaat Coriolis-mittarit, joiden mittausepävarmuus on pieni, luokkaa±0,1 % kontrolloiduissa olosuhteissa. Todellinen-tarkkuus ei ole yksittäinen luku, vaikka - se riippuu oikeasta mitoituksesta, nesteen tilasta, nollasta vakaudesta ja asennuksesta. Käytännöllinen takeaway: otsikon tarkkuus on todellinen, mutta saat sen vain, jos mittari on mitoitettu ja asennettu todelliselle virtausalueellesi.
Sisäänrakennettu{0}}tiheyden ja lämpötilan mittaus
Tiheyden saaminen virtauksen rinnalle on todella hyödyllistä, ei vain teknisten-taulukoiden luettelo. Kemiallisessa käsittelyssä tiheysmuutos merkitsee usein pitoisuuden muutosta. Ruoassa ja juomassa tiheys auttaa varmistamaan erien-to{4}}konsistenssin. Yksi laite, joka tekee kahden työn, tarkoittaa myös yhtä liitinsarjaa, yhtä kalibrointia ja yhtä laitetta huollettavaksi.
Matala herkkyys virtausprofiilille
Monet virtausmittarit tarvitsevat pitkiä suoria putkia ylä- ja alavirtaan puhtaan virtausprofiilin kehittämiseksi. Coriolis-mittarit ovat paljon vähemmän riippuvaisia profiilista, joten ne voidaan usein asentaa lähelle kulmia, venttiileitä ja pumppuja, joissa tilaa on vähän. Tämä on todellinen etu, mutta se ei ole lupa sivuuttaa asennusta - mittari tarvitsee silti asianmukaisen tuen, oikean suunnan ja täyden putken. Jos punnitset asetteluja, huomiommesuoran{0}}putken vaatimuksetselittää, miksi muut tekniikat ovat täällä kiusallisia.
Ei liikkuvia osia virtausreitillä
Virtausvirrassa ei ole roottoreita, hammaspyöriä tai laakereita, jotka kuluisivat, toisin kuin turbiini- tai -siirtymämittarit. Jatkuvissa prosesseissa, joissa suunnittelematon sammutus on kallista, vähemmän kuluvia esineitä tarkoittaa vähemmän syitä lopettaa.
Laaja nesteyhteensopivuus
Tekniikka käsittelee puhtaita ja viskooseja nesteitä, öljyjä, polttoaineita, monia kemikaaleja, joitakin lietteitä ja - oikealla anturilla - kaasuja. Tämän valikoiman avulla tehdas voi standardoida yhden teknologian useilla linjoilla, mikä yksinkertaistaa varaosia ja koulutusta. Soveltuvuus vaikeille materiaaleille, kuten hankaaville lietteille tai matalatiheyksiselle-kaasulle, on vielä tarkistettava tiettyyn malliin nähden.
Soveltuu hyvin säilytyssiirtoon ja arvokkaisiin{0}}nesteisiin
Kun nestettä ostetaan, myydään tai siirretään osapuolten välillä, mittausepävarmuus muuttuu suoraan rahaksi. Coriolis-tarkkuus sopii hyvin laskutukseen, eräajon ja varaston hallintaan. Luottamus menetelmään on syvä: NIST on arvioinut Coriolis-massavirtausmittaritkenttäviitestandardit polttoaineen{0}}annostelujärjestelmien tarkistamiseen. Säilytys-siirtovelvollisuus, sertifiointi ja paikalliset metrologiset säännöt määräävät silti lopullisen valinnan.

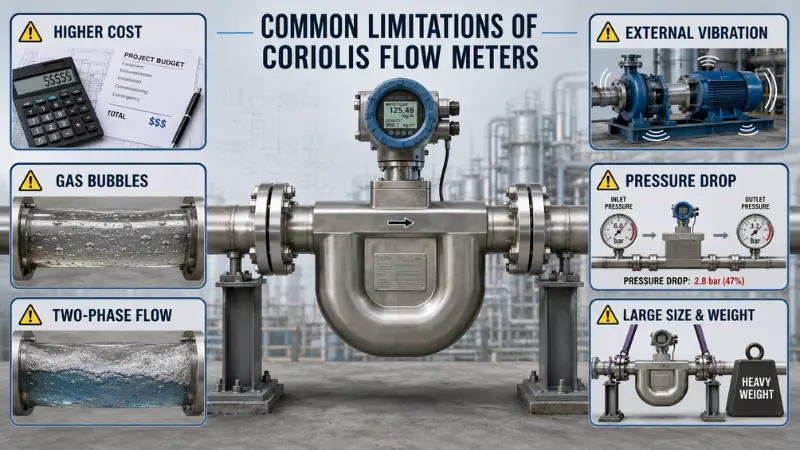

Coriolis-virtausmittareiden tärkeimmät rajoitukset
Jokaiseen yllä olevaan etuun liittyy ehto. Taulukossa on yhteenveto rajoituksista ja siitä, mitä voit tehdä kullekin ennen yksityiskohtia.
| Rajoitus | Miksi se tapahtuu | Pääriski | Kuinka vähentää sitä |
|---|---|---|---|
| Korkeammat kustannukset | Tarkkuusanturi, lähetin ja koneistus | Yli-määritetty alhaisen-arvon tullille | Varaa korkean-arvon, suuren-tarkkuuden tai tiheyden-kriittisille viivoille |
| Kaasukuplat / kaksi{0}}vaiheinen virtaus | Kaasu häiritsee putken vakaan värähtelyn | Meluiset tai epävakaat lukemat; mittaushäviö | Säilytä vastapainetta, poista mukana kulkeutunut kaasu ylävirtaan, vahvista kaksi{0}}vaihetoleranssi |
| Tärinäherkkyys | Ulkoinen värähtely lähellä putken taajuutta | Lukeman poikkeama pumppujen tai resonanssin lähellä | Asianmukainen tuki, eristys, vältä kovan ja tärisevän laitteen asentamista |
| Paineen lasku | Virtaus pakotettu taipuneiden/kapeiden putkien läpi | Riittämätön paine matalapaineisissa{0}}painejärjestelmissä | Tarkista painehäviö maksimivirtauksella pumpun tehoa vastaan |
| Koko ja paino | Putki- ja kotelovaaka viivakoolla | Kustannus ja käytännöllisyys suurilla porauksilla | Vertaa ultraääni- tai DP-mittareita suurilla linjoilla |
| Puhdistettavuus | Jotkut taipuneet{0}}putket valuvat huonosti | Hygienia- tai vaatimustenmukaisuusongelmat | Määritä saniteetti-/suora-putkirakenne, jossa on täydellinen tyhjennys |
Korkeammat alkukustannukset
Coriolis-mittari maksaa yleensä enemmän kuin magneetti-, pyörre-, turbiini- tai muuttuva{0}}pinta-alamittari, ja väli levenee linjan koon kasvaessa. Se ei ole niinkään vika kuin paikannuskysymys. Yksinkertaista virtauksen ilmaisua varten alhaisen -arvon virrassa se on enemmän metriä kuin työ vaatii; Tarkan annostelun tai oikean rahan arvoisen nesteen kohdalla korkeammat pääomakustannukset saadaan talteen tiukemmalla ohjauksella ja pienemmällä mittausepävarmuudella. Se auttaa vertailemaan vaihtoehtoja - katso esimerkiksi mitäUltraäänivirtausmittarit yleensä maksavatvertailua varten.
Ongelmia kaasukuplien ja{0}}kaksivaiheisen virtauksen kanssa
Tämä on se rajoitus, joka saa ihmiset kiinni, joten se kannattaa luokitella vakavuuden mukaan sen sijaan, että se niputetaan yhteen. Pieni määrämukana kulkeutunutta kaasuakeskipakopumpun jälkeen yleensä vain lisää melua ja pieniä virheitä.Etanavirtaus tai suuria kupliavoi horjuttaa putken värähtelyä niin paljon, että mittari yrittää pitää lukeman.Vilkkuminen ja kavitaatioovat prosessin{0}}suunnitteluongelmia - vastapainetta on nostettava, jotta neste pysyy nesteenä mittarin läpi. Tottamärkä kaasu tai kaksi{0}}vaihettapalvelu vaatii yleensä tarkoitukseen rakennetun mittarin{0}}tai kokonaan toisen tekniikan. Jos kaasua ei voida poistaa ylävirtaan, varmista mallin kaksi-vaihetta tai kaasu-tyhjä-fraktiotaleranssi ennen sitoutumista.
Herkkyys tärinälle
Koska mittaus riippuu värähtelevästä putkesta, voimakas ulkoinen tärinä voi vaikuttaa siihen. Käytännössä useimmat nykyaikaiset mittarit kohauttavat olkiaan normaalilta kasvin tärinältä; vikatilanteet asennetaan suoraan edestakaisin pumpun alustaan tai putkiin, jotka resonoivat lähellä mittarin toimintataajuutta. Jos linjassa on pumpun -aiheuttamaa tärinää, suunnittele tuki ja eristys ja vältä pakottamasta mittaria linjaan putken kanssa.
Painehäviön huomioitavaa
Virtauksen ohjaaminen mittausputkien läpi maksaa jonkin verran painetta, ja kuinka paljon se riippuu putken rakenteesta, koosta, virtausnopeudesta ja viskositeetista. Järjestelmissä, joissa on marginaalinen pumppukorkeus tai alhainen käytettävissä oleva paine, tarkista painehäviö suurimmalla virtauksella valinnan aikana eikä asennuksen jälkeen. Viskoosit nesteet vahvistavat vaikutusta - huomautuksemme siitä, mitennesteen viskositeetti vaikuttaa virtauksen mittaukseenkattaa miksi.
Koko ja paino suurilla rivikooilla
Coriolis-mittarit muuttuvat raskaita ja kalliiksi porauksen kasvaessa, minkä vuoksi ne loistavat pienillä ja keskisuurilla linjoilla, mutta menettävät jalansijaa suurilla putkilinjoilla. Suuressa jäähdytys-vesijohdossa tai suuressa sähkölinjassa, jossa tarvitaan vain tilavuusvirtausta,ultraäänivirtausmittarittai paine-{0}}paine-erolaitteet ovat usein käytännöllisempi vaihtoehto.
Saniteetti- ja puhdistettavuusrajoitukset
Ruoka-, juoma-, biotekniikka- ja lääkepalveluissa mittarin pitää sekä puhdistaa että mitata. Jotkin taivutetut-putken geometriat voivat vangita nestettä tavoilla, jotka vaikeuttavat puhdistamista-paikallaan ja tyhjennystä. Kun tyhjennettävyys ja helppo puhdistaa ovat tärkeitä, määritä saniteetti- tai suora{5}}putkirakenne ja tarkista pinnan viimeistely, materiaalit ja CIP/SIP-yhteensopivuus etukäteen.

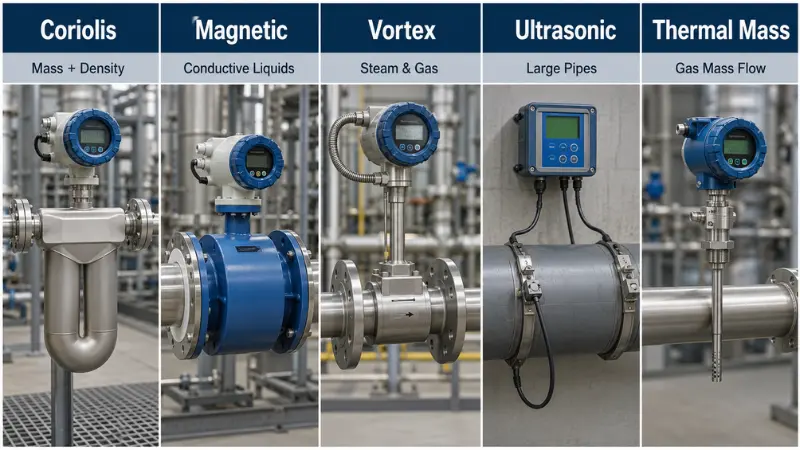

Coriolis-virtausmittari vs. muut virtausmittarityypit
Tiivistelmässä ei ole "parasta" virtausmittaria - vain, joka sopii parhaiten tiettyyn nesteeseen, linjan kokoon ja budjettiin. Taulukossa esitetään tärkeimmät tekniikat vierekkäin, ja alla olevissa huomautuksissa selitetään tärkeimmät-kaupat.
| Mittarin tyyppi | Mitä se mittaa | Paras | Soveltuu vähemmän | Suhteellinen hinta |
|---|---|---|---|---|
| Coriolis | Massavirta, tiheys, lämpötila (suora) | Arvokkaat-nesteet, annostelu, säilytyksen siirto, tiheyden säätö | Suuret putket, voimakas kaksi{0}}vaihevirtaus, pieni-budjetti | Korkea |
| Magneettinen | Tilavuusvirtaus (johtavat nesteet) | Vesi, jätevesi, lietteet, hapot; suuret poraukset | Ei--johtavat nesteet, kaasut, massan mittaus | Matala – keskitaso |
| Vortex | Volumetrinen virtaus | Höyry, kaasu, puhtaat nesteet kohtuullisella tarkkuudella | Erittäin pieni virtaus, raskaat lietteet | Keskikokoinen |
| Ultraääni | Volumetrinen virtaus (nopeus) | Suuret putket, kiinnitys-kiinnitetty / ei--tunkeileva, alhainen painehäviö | Suorat massa- tai tiheystarpeet | Keskikokoinen |
| Lämpömassa | Massavirta (kaasut) | Ilman ja kaasun massavirta, matalavirtaus-kaasu | Nesteet, korkean{0}}tarkkuuden säilytysvelvollisuus | Keskikokoinen |
| Turbiini | Volumetrinen virtaus | Puhdista matala-viskositeetti nesteet, polttoaine, kustannus-herkkä käyttö | Likaiset nesteet, alhainen virtaus, liikkuvien{0}}osien kuluminen | Matala – keskitaso |
Coriolis vs magneettinen virtausmittari
A magneettinen (sähkömagneettinen) virtausmittaritoimii vain johtavilla nesteillä, mutta se on taloudellinen, käsittelee hyvin suuria porauksia, eikä aiheuta lähes lainkaan paineen laskua - sopii hyvin veteen, jäteveteen ja moniin kemiallisiin ratkaisuihin. Valitse Coriolis, kun tarvitset suoraa massavirtausta, tiheyttä tai tarkkuutta ei--johtavissa nesteissä, kuten öljyssä tai polttoaineessa. Valitse magneetti, kun neste on johtavaa, putki on suuri ja hinta on ratkaiseva tekijä.
Coriolis vs Vortex -virtausmittari
A pyörrevirtausmittarisopii höyrylle, kaasulle ja joillekin nesteille kohtuullisella tarkkuudella ja halvemmalla. Valitse Coriolis, kun massa{1}}virtauksen tarkkuus ja tiheysmittaus ovat suuremmat kuin kustannukset. Valitse vortex, kun sovellus sopii sen vahvuuksiin ja tiukempi budjetti on etusijalla. Thepyörremittareiden hyvät ja huonot puoletkannattaa tarkistaa ennen päätöksentekoa.
Coriolis vs ultraäänivirtausmittari
Ultraäänimittarit ansaitsevat paikkansa suurissa putkissa ja kaikkialla, missä ei--tunkeileva tai puristava-mittaus on arvokasta, sillä painehäviö on mitätön eikä prosessi keskeydy asennuksessa. Ne mittaavat nopeutta, eivät massaa, joten valitse Coriolis, kun tarvitaan suoraa massaa ja tiheyttä, ja ultraääni, kun linja on suuri, painehäviön on pysyttävä alhaisena tai prosessia ei voida sulkea asennusta varten.
Milloin valita - ja milloin välttää - Coriolis-virtausmittari?
Valitse Coriolis-mittari, kun…
- Nesteellä on todellinen taloudellinen arvo ja mittausepävarmuus maksaa.
- Massavirran tarkkuus-tai toistettavuus on pääomakustannuksia tärkeämpää.
- Tiheys on osa laadunvalvontaa, pitoisuuden seurantaa tai sekoittamista.
- Annostelet, jaat tai suoritat säilytyssiirtoa pienillä-–-keskikokoisilla linjoilla.
- Neste ei ole -johtavaa (eli magneetti on poissa), ja tarvitset silti tarkkuutta.
Harkitse toista tekniikkaa, kun…
- Tarvitset vain karkean tilavuuden ilmaisun alhaisen-arvovirran - kohdalla aturbiinin virtausmittaritai vastaava on taloudellisempaa.
- Neste on johtavaa vettä suurella linjalla - magneettimittari voittaa yleensä hinnalla.
- Putki on erittäin suuri - ultraääni- tai eropainemittarit-mittaavat paremmin.
- Mittaat kaasun massavirtausta sähköjohdossa - lämpömassamittari on usein parempi arvo.
- Palveluun liittyy vakavia, hallitsemattomia kaksivaiheisia-tai märkiä{1}}kaasuolosuhteita.
Oikean Coriolis-virtausmittarin valitseminen: vaiheittainen{0}}tarkistuslista
Mitoitus on se, mistä eniten katumusta tulee. Nämä kuusi vaihetta tekevät päätöksestä jotain, jota voit puolustaa. Saadaksesi laajemman kuvan tekniikoista, tutustu oppaastammevalita oikea virtausmittari prosessiisiasettaa kontekstin.
Vaihe 1 - Määritä neste ja sen vaihe
Määritä nesteen tyyppi, tiheys, viskositeetti, lämpötila, kemiallinen yhteensopivuus ja - kriittisesti -, kuljettaako se kiintoaineita, kaasukuplia tai höyryä. Puhdas yksivaiheinen-neste on yksinkertaista; vaahtoava, vilkkuva tai kaksivaiheinen neste tarvitsee toleranssitarkistuksen tiettyä mallia vastaan.
Vaihe 2 - Määritä virtausalue ja alas
Tallenna minimi-, normaali- ja maksimivirtaus ja tarkista sitten, missä kukin on mittarin suositellulla alueella. Normaalin virtauksen tulee laskeutua alueen vakaalle alueelle, ei pohjalle. Ylimitoitus on klassinen virhe: matalalla virtauksella signaali heikkenee ja nollavakaus hallitsee, joten liian suuri mittari menettää tarkkuuden juuri sinne, missä sitä tarvitset. Alimitoitus rajoittaa kapasiteettia ja lisää painehäviötä. Varmista, että mitoitko massa- vai tilavuusvirtauksen mukaan.
Vaihe 3 - Tarkista painehäviö pumpun kapasiteettia vastaan
Laske painehäviö maksimivirtauksella ja vertaa sitä käytettävissä olevaan paineeseen viskositeetin mukaan. Matalapaineisissa-painejärjestelmissä tai joissa pumppu on jo marginaalinen, tämä tarkistus päättää, onko mittari ollenkaan käyttökelpoinen.
Vaihe 4 - Vahvista putken koko ja asennusehdot
Jätä tilaa mittarille, sen tuelle, huoltomahdollisuuksille ja lähettimen johdotuksille. Mittari ei saa koskaan kantaa putkien jännitystä, ja suunta on tärkeä, jotta putket pysyvät täynnä ja itsetyhjeneviä{1}}. Kansainvälinen opastus mmISO 10790, Coriolis-virtausmittarien valinnan ja asennuksen standardi, on oikea viite suunta- ja tukitietoihin.
Vaihe 5 - Aseta tarkkuus- ja sertifiointitaso
Yhdistä tarkkuus tehtäviin sen sijaan, että ostaisi oletuksena tiukimmat tekniset tiedot. Hyödyllisyysosoitus tarvitsee paljon vähemmän kuin huoltajuuden siirto. Vahvista vaadittu sertifiointi, kalibrointitodistus ja paikallinen metrologian noudattaminen laskutusta tai lakisääteistä-kauppaa varten-joita varten.
Vaihe 6 - Tarkista materiaalit, hygienia ja viestintä
Tarkista kastuneiden materiaalien neste, saniteettiliitännät ja tyhjennys hygieniahuollon, mahdollisen vaarallisen-alueen luokituksen ja ohjausjärjestelmän odottaman tiedonsiirtoprotokollan suhteen.
Tiedot kerättävät ennen tilaamista:
- Nesteen nimi ja vaihe (neste, kaasu, liete, kaksivaiheinen riski)
- Tiheys ja viskositeetti käyttölämpötilassa
- Minimi-, normaali- ja maksimivirtaus (ja massa tai tilavuus)
- Toiminta- ja maksimipaine ja lämpötila
- Linjan koko ja liitäntätyyppi
- Vaarallisten{0}}alueiden luokitus, jos sellainen on
- Saniteetti-/siivousvaatimukset
- Viestintäprotokolla ja lähtötyyppi
- Vaadittu tarkkuus ja mahdolliset todistukset
Yleisiä Coriolis-virtausmittarin valintavirheitä
Mitoitus putken koon mukaan virtausnopeuden sijaan
Mittarin sovittaminen olemassa olevaan putken halkaisijaan tuntuu loogiselta ja heikentää hiljaisesti alhaisen -virtaustarkkuuden. Todellisen virtausalueen koko, painehäviö ja tarkkuus - metri yhden koon pienempi kuin linja on usein oikea kutsu.
Ohitettu kaasu ja kaksi{0}}vaiheinen virtaus
Epävakaat lukemat ovat usein kaasuongelma, eivät mittarin vika. Jos kuplia, vaahtoa tai vilkkumista on todennäköistä, suunnittele järjestelmä poistamaan tai tukahduttamaan kaasu ennen mittaria.
Anna mittarin kantaa putken jännitystä
Coriolis-mittari on instrumentti, ei rakenteellinen tuki. Huono tuki, tärinä tai pakotettu kohdistus heikentävät sekä tarkkuutta että pitkän aikavälin luotettavuutta.
Valitsemalla Accuracy Alone
Tarkkuus on yksi tekijä useiden joukossa. Kustannukset, painehäviö, linjan koko, nesteen kunto ja huolto kuuluvat kaikki päätökseen, ja joskus ne viittaavat eri tekniikkaan.
Hygieniapalveluiden puhdistettavuus
Mittari, joka mittaa täydellisesti, mutta ei tyhjene tai puhdista, aiheuttaa laatu- ja vaatimustenmukaisuusongelmia. Saniteettiprosesseissa puhdistettavuus on osa spesifikaatiota, ei jälkikäteen.
Usein kysytyt kysymykset
Mikä on Coriolis-virtausmittarin suurin etu?
Suora massavirran mittaus. Se mittaa itse massan sen sijaan, että päättelee siitä nopeudesta, mikä poistaa tiheyden ja paineen kompensoinnin ja tarjoaa suuren tarkkuuden ja toistettavuuden - erityisen arvokasta, kun nesteen tiheys muuttuu lämpötilan tai koostumuksen mukaan.
Mitkä ovat Coriolis-virtausmittarin tärkeimmät haitat?
Korkeammat kustannukset kuin useimmat vaihtoehdot, herkkyys mukana kulkeutuneelle kaasulle ja kaksi{0}}vaihevirtaukselle, voimakkaan tärinän mahdollinen vaikutus, paineen aleneminen-matalakorkoisissa järjestelmissä ja kasvava koko ja paino suurissa linjoissa.
Voiko Coriolis-virtausmittari mitata kaasua?
Kyllä, kaasuhuoltoon valitulla anturilla. Se toimii hyvin monissa kaasusovelluksissa, mutta suorituskyky riippuu tiheydestä ja paineesta, ja märkä- tai kaksivaiheinen kaasu saattaa tarvita tarkoitukseen rakennetun-mallin. Suoran kaasun massavirtauksen kannalta sähkölinjoilla lämpömassamittari on usein taloudellisempi.
Tarvitsevatko Coriolis-virtausmittarit suoria putkiajoja?
Paljon vähemmän kuin useimmat tekniikat, koska ne ovat suurelta osin epäherkkiä virtausprofiilille. Tämä ei poista tarvetta asianmukaiselle tuelle, oikealle suunnalle, ja koko putken - asennuksella on silti merkitystä tarkkuuden kannalta.
Miksi Coriolis-virtausmittarit ovat niin kalliita?
Tarkasti{0}}koneistetut tärisevät putket, herkkä lähetinelektroniikka ja moni-muuttuja lisäävät kustannuksia, ja hinta nousee linjan koon myötä. Korkean-arvon tai suuren-tarkkuuden tapauksessa investointi on yleensä perusteltu; Yksinkertaisen ilmaisun vuoksi se on enemmän kuin työ vaatii.
Mikä vaikuttaa Coriolis-virtausmittarin tarkkuuteen?
Oikea koko suhteessa virtausalueeseen, nollavakaus alhaisella virtauksella, mukana kulkeutunut kaasu tai kaksivaiheinen virtaus, lämpötila- ja painevaikutukset putkiin, ulkoinen tärinä ja asennuksen laatu. Mitoitus ja asennus ovat tekijöitä, jotka ovat eniten sinun hallinnassasi.
Onko Coriolis-virtausmittari sama kuin Coriolis-massavirtausmittari?
Kyllä - termejä käytetään vaihtokelpoisesti. "Coriolis-massavirtausmittari" korostaa yksinkertaisesti sitä, että laite mittaa massavirtausta suoraan käyttämällä Coriolis-ilmiötä.
Onko Coriolis vai joku muu mittari parempi vedessä?
Tavallisessa johtavassa vedessä magneetti- tai ultraäänimittari on yleensä taloudellisempi ja täysin riittävä; Coriolis on ylivoimainen, ellet tarvitse erityisesti massaa tai tiheyttä. Katsaus vierekkäin-ultraääni vs. sähkömagneettiset mittaritauttaa vesijohto{0}}valinnassa.
Key Takeaways
Coriolis-virtausmittarit tarjoavat suoran massavirran, suuren tarkkuuden, sisäänrakennetun-tiheyden, ei liikkuvia osia ja anteeksiantavaa asennusta - vahva paketti arvokkaille nesteille, tarkka annostelu, tiheyden seuranta ja säilytystilan siirto. Niiden rajana ovat korkeammat kustannukset, herkkyys kaasulle ja kaksivaiheiselle virtaukselle, tärinälle ja paineen-pudotukselle sekä alhaisempi taloudellisuus erittäin suurilla linjoilla.
Valitse mittari sovittamalla tekniikka prosessiin, ei maineen. Jos tehtäviisi kuuluu arvokkaita-nesteitä, tarkkaa annostelua tai kriittisen massan mittaamista pienillä---keskisillä linjoilla, Coriolis on usein erinomainen valinta. Jos tarvitset perustilavuuden indikaattoria, johtavaa vettä suuressa kaivossa tai edullisia-hyödyllisiä palveluita, toinen tekniikka toimii todennäköisesti paremmin. Ennen kuin ostat, selvitä nesteen ominaisuudet, virtausalue, painehäviö, linjan koko, asennusolosuhteet ja tarkkuus - ja tuo yllä oleva tietoluettelo keskusteluun.
Etkö ole varma, mikä tekniikka sopii linjaasi?Keskustele virtaus{0}}mittausinsinööriemme kanssataiTutustu koko virtausmittarivalikoimaammevertaillaksesi sovelluksesi vaihtoehtoja.
Tekniset huomautukset ja valinnan vastuuvapauslauseke
Suorituskykyluvut vaihtelevat valmistajan, mallin, linjakoon, nesteen ja asennuksen mukaan. Tarkista aina tarkkuus, painehäviö, kaksivaiheinen toleranssi ja suunta valmistajan tiedoissa tietyissä olosuhteissa. Noudata säilytysoikeuden siirtoa tai laillisia-kauppapalveluja- koskevia soveltuvia standardeja -, mukaan lukienISO 10790- ja paikalliset metrologiset määräykset ja hanki voimassa oleva kalibrointitodistus.
