Virtausmittarin valinnassa käsitellään yleensä mittarin tyyppiä, putken kokoa ja tarkkuusluokkaa. Näyttöön painettu yksikkö, datalehti, PLC ja tarjous ansaitsevat saman huomion. Jos yksikkö on väärä, saatat päätyä väärään mittausalueeseen, vääriin-säätösignaaleihin, kiistanalaiseen laskutukseen tai pitkään sähköpostiketjuun suunnittelutiimin ja toimittajan välillä yrittää selvittää, mitä "100 m³/h" todellisuudessa tarkoitti.
Virtausmittariyksikkö kuvaa, miten virtausnopeus ilmaistaan: tilavuus ajan kuluessa, massa ajan suhteen tai kaasun tilavuus, joka on korjattu määritettyyn vertailutilaan. Useimmiten kohtaamasi yksiköt ovat GPM, LPM, m³/h, L/s, kg/h, lb/h, Nm³/h, Sm³/h, SCFM ja SCCM.
Tämä opas selittää, mitä kukin yksikköryhmä tarkoittaa, miten ne liittyvät toisiinsa ja kuinka valita oikea nesteitä, kaasuja, höyryä ja sekateollisuuden prosesseja varten. Jos otat pois vain yhden asian, ota alla oleva nopea vastaus.
Nopea vastaus:Virtausmittarit jaetaan kolmeen ryhmään - tilavuus (tila per aika), massa (paino per aika) ja standardoitu kaasuvirtaus (tilavuus korjattu vertailulämpötilaan ja -paineeseen). Nesteet käyttävät yleensä m³/h, L/min tai GPM. Höyryä mitataan yleensä kg/h, t/h tai lb/h. Kaasut ilmaistaan yksiköissä Nm³/h, Sm³/h tai SCFM -, ja nämä kaasuyksiköt ovat merkityksettömiä, kunnes vertailulämpötila ja -paine on ilmoitettu.
Jos tiedät jo, mikä kysymys toi sinut tänne, alla oleva taulukko osoittaa osioon, joka vastaa siihen.
| Jos etsit… | Missä siihen vastataan |
|---|---|
| GPM vs LPM | Liquid konversiot ja UKK |
| m³/h vs Nm³/h | Todellinen vs standardi vs normaali kaasuvirtaus |
| Massavirta vs tilavuusvirtaus | Tilavuus vs massa: kuinka päättää |
| Mitä SCFM tarkoittaa | Vakio- ja normaalikaasuvirtausyksiköt |
| Kuinka muuntaa kg/h arvoksi m³/h | Muunnetaan kg/h muotoon m³/h |
| ACFM vs SCFM | Todellinen vs standardi vs normaali kaasuvirtaus |
| Virtaus vs kokonaisvirtaus | Virhe 5 ja FAQ |
| Paineilmayksikkö | Paineilma ja teollisuuskaasu |
| Yksikkö höyrylle | Steam |
Mitä ovat virtausmittariyksiköt?
Virtausmittariyksikkö on mittayksikkö, jota käytetään ilmaisemaan, kuinka paljon nestettä kulkee putken tai kanavan läpi tietyssä ajassa. Jokaisen lukeman takana on yksi kolmesta kysymyksestä: kuinka paljon tilavuutta minuutissa tai tunnissa, kuinka paljon massaa tunnissa tai kuinka paljon kaasua tämä edustaisi sovituissa vertailuolosuhteissa.
Muutama esimerkki selkeyttää mallia:
- GPM- gallonaa minuutissa (tilavuus)
- LPM- litraa minuutissa (tilavuus)
- m³/h- kuutiometriä tunnissa (tilavuus)
- kg/h- kilogrammaa tunnissa (massa)
- Nm³/h- normaalia kuutiometriä tunnissa (korjattu kaasun tilavuus)
- SCFM- standardikuutiojalkaa minuutissa (korjattu kaasun tilavuus)
Laitteen, johon asetut, tulee vastata nestettä, sovellusta, alueellista standardia, ohjausjärjestelmää ja projektin kaupallista tarkoitusta -, ei vain sitä, mitä mittari sattuu näyttämään oletusarvoisesti. Tämän oppaan loppuosassa on kyse tämän osuvuuden selvittämisestä, ja jos haluat ensin laajemman näkemyksen, meidänopas sopivan virtausmittarin valintaankattaa päätöksen metripuolen.

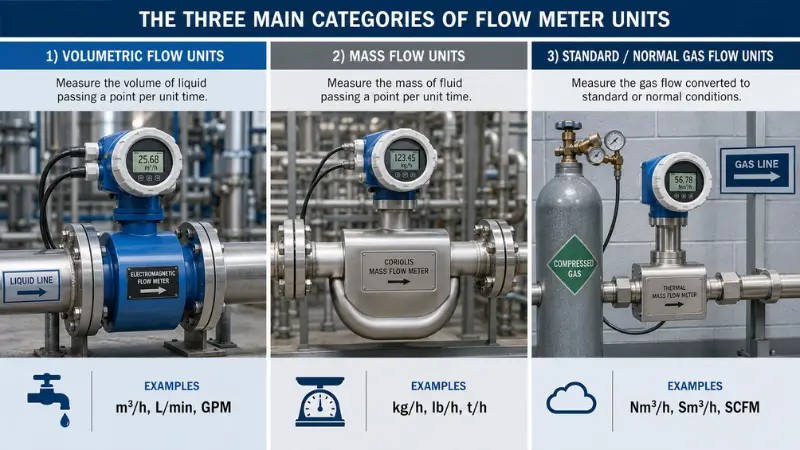

Virtausmittariyksiköiden kolme pääluokkaa
Lähes jokainen teollisuusvirtausyksikkö kuuluu johonkin kolmesta perheestä:
- Tilavuusvirtausyksiköt- ne kuvaavat nesteen viemää tilaa aikayksikköä kohti.
- Massavirtausyksiköt- ne kuvaavat materiaalin todellista määrää aikayksikköä kohti.
- Vakio- tai normaalikaasuvirtausyksiköt- ne kuvaavat kaasun tilavuutta suhteessa kiinteään lämpötilaan ja paineeseen.
Lue spesifikaatio tämän linssin läpi ja suurin osa laitteen hämmennystä katoaa.

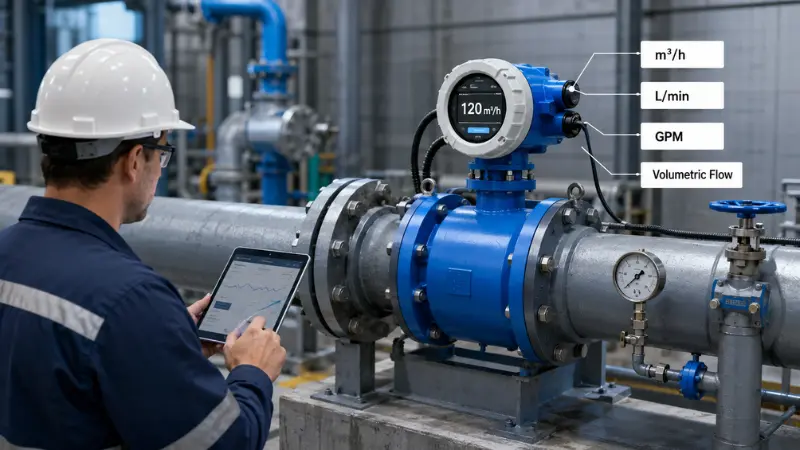

Volumetriset virtausyksiköt
Tilavuusvirtausyksiköt mittaavat pisteen läpi kulkevan nesteen tilavuutta ajan kuluessa. Ne ovat luonnollinen valinta nesteisiin ja joihinkin kaasusovelluksiin, joissa korjattuja arvoja ei vaadita.
| Yksikkö | Koko nimi | Missä sitä käytetään |
|---|---|---|
| GPM | Gallonaa minuutissa | Vesijärjestelmät, LVI, palontorjunta, USA:n projektit |
| LPM | Litraa minuutissa | Pienivirtausjärjestelmät, annostelu, laboratoriolaitteet |
| m³/h | Kuutiometriä tunnissa | Vedenkäsittely, prosessilinjat, kansainväliset projektit |
| L/s | Litraa sekunnissa | Suuri{0}}virtausvesijärjestelmät, laitokset, hydrauliset laskelmat |
| CFM | Kuutiojalkaa minuutissa | Ilmanvaihto, paineilma, USA:n projektit |
Nämä yksiköt ovat intuitiivisia, koska ne kuvaavat tilaa suoraan. Mittari, joka näyttää 10 m³/h, ohittaa kymmenen kuutiometriä nestettä tunnissa. Vakaaseen nestemäiseen - puhdasta vettä melko vakiolämpötilassa, esimerkiksi - tilavuusyksikkö riittää yleensä, koska tiheys tuskin liikkuu ja yksi kuutio tänään painaa yhtä paljon kuin yksi kuutio huomenna.

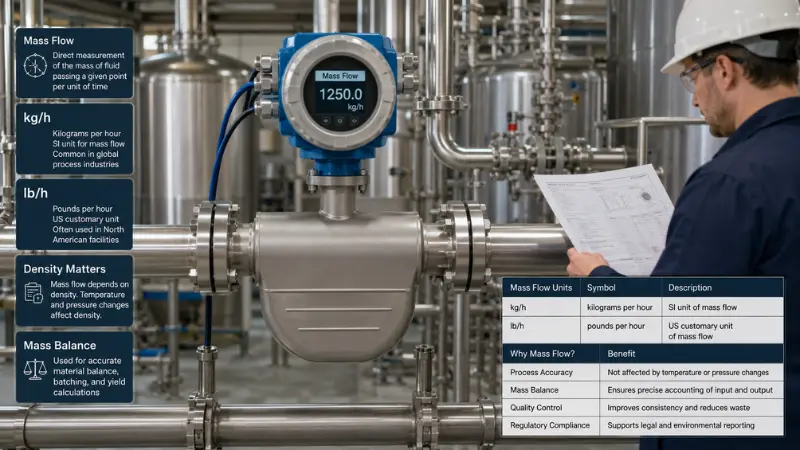

Massavirtausyksiköt
Massavirtausyksiköt mittaavat pisteen ohi kulkevan nesteen massaa ajan kuluessa. Niillä on väliä milloin määrämateriaaliamerkitsee enemmän kuin sen viemä tila - reaktiot, sekoittaminen, polttoaineen kirjanpito, säilytyksen siirto.
| Yksikkö | Koko nimi | Missä sitä käytetään |
|---|---|---|
| kg/h | Kiloa tunnissa | Kemiallinen käsittely, ruoka, polttoaine, prosessinohjaus |
| kg/min | Kiloa minuutissa | Keski{0}}--suurvirtaus teollisuusjärjestelmät |
| kg/s | Kiloa sekunnissa | Laajat{0}}prosessi- ja suunnittelulaskelmat |
| lb/h | Puntaa tunnissa | Höyry, polttoaine, öljy ja kaasu, Yhdysvaltain teollisuusjärjestelmät |
| g/min | Grammaa minuutissa | Laboratorio, annostelu, pilottijärjestelmät |
Syy massayksiköiden olemassaoloon on se, että tilavuus on, kun tiheys muuttuu. Yhdessä kuutiometrissä kaasua 2 barissa mahtuu paljon enemmän materiaalia kuin kuutiometriin samaa kaasua ilmanpaineessa, vaikka tilavuuslukema on identtinen. Kun prosessi riippuu materiaalin todellisesta määrästä, kg/h tai lb/h kuljettaa tietoa, jota m³/h ei pysty.
Massayksiköt nähdään useimmiten Coriolis-mittareilla, lämpömassamittareilla, höyryjärjestelmillä, polttoainemittauksella ja mahdollisilla massa{0}}tasapainolaskelmilla. Coriolis-mittari kannattaa erottaa: se mittaa massavirtausta (ja nestetiheyttä)suoraansen putkien värähtelystä sen sijaan, että mittaisi tilavuutta ja päättele massaa jälkeenpäin. Jos haluat taustalla olevan yksityiskohdan, katso kuinka amassavirtausmittari toimii.
Vakio- ja normaalikaasuvirtausyksiköt
Kaasun mittauksessa tapahtuu eniten yksikkövirheitä, koska kaasu on kokoonpuristuvaa: sama kaasu varaa eri tilavuuksia eri lämpötiloissa ja paineissa. Jotta kaasuvirtaus olisi vertailukelpoinen päivästä tai paikasta toiseen, se ilmaistaan standardi- tai normaalitilavuusvirtana.
| Yksikkö | Koko nimi | Missä sitä käytetään |
|---|---|---|
| Nm³/h | Normaali kuutiometriä tunnissa | Teollisuuskaasut, maakaasu, paineilma, metriset projektit |
| Sm³/h | Normaali kuutiometriä tunnissa | Öljy ja kaasu, prosessikaasu,{0}}projektikohtaiset standardit |
| SCFM | Normaali kuutiojalkaa minuutissa | Paineilma, maakaasu, Pohjois-Amerikan projektit |
| SCCM | Normaali kuutiosenttimetriä minuutissa | Laboratoriokaasu, puolijohde, kaasun annostelu |
Nämä yksiköt eivät kuvaa putken sisällä olevaa kaasutilavuutta. He kuvaavat, mitä se volyymiolisisovitussa vertailulämpötilassa ja -paineessa. Joten 100 Nm³/h ja 100 todellista m³/h eivät ole sama määrä kaasua, jos linjaolosuhteet poikkeavat vertailusta. Kun määrität kaasuvirtausyksikön, sen takana oleva viiteehto ei ole valinnainen tieto - se on osa yksikköä.

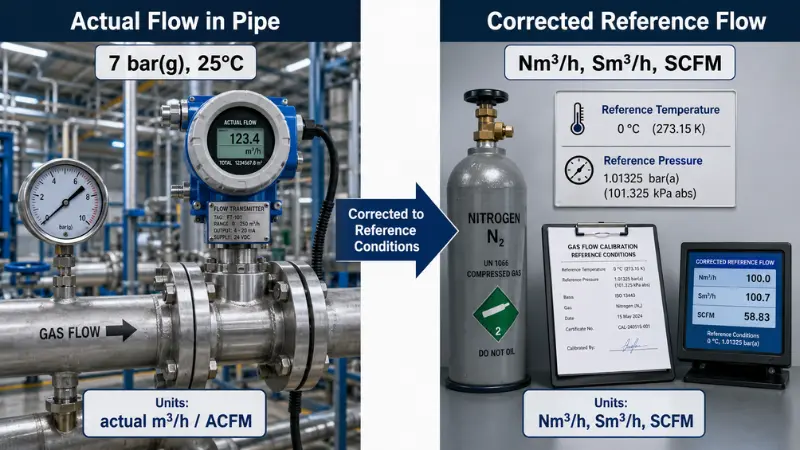

Todellinen vs standardi vs normaali kaasuvirtaus
Todellinen, normaali ja normaali virtaus ovat kolme eri tapaa ilmaista sama kaasun liike, ja niiden sekoittaminen on yleisin kaasun{0}}virtausvirhe.
Todellinen virtaus
Todellinen virtaus on putken läpi liikkuvan kaasun todellinen tilavuus käyttöpaineessa ja lämpötilassa -, esimerkiksi todellinen m³/h tai ACFM (todellista kuutiojalkaa minuutissa). Se heijastaa sitä, mitä putkessa on fyysisesti, mikä on juuri sitä, mitä tarvitset linjan mitoitukseen, nopeustarkistuksiin, suodattimiin ja puhaltimiin.
Normaali virtaus
Vakiovirtaus korjaa kaasutilavuuden määritettyyn vakiolämpötilaan ja -paineeseen - SCFM tai Sm³/h. Se on muoto, jonka haluat vertailla kulutuksen, laskutuksen ja prosessien tehokkuutta, koska jokainen luku viittaa samaan lähtötasoon.
Normaali virtaus
Normaali virtaus tekee saman työn kuin vakiovirtaus, mutta vastoin "normaalia" referenssiä, joka ilmaistaan tyypillisesti Nm³/h tai NL/min. Normaali kuutiometri on historiallisesti viitattu 0 asteeseen ja 101,325 kPa:iin, vaikka hanke- ja aluemääritelmät vaihtelevat.
Tässä on ansa: "standardi" ja "normaali" eivät ole maailmanlaajuisia. Maakaasulle kohdassa määritellyt vertailuolosuhteetISO 13443 (Maakaasu - Vakioviiteolosuhteet)ovat 15 astetta ja 101,325 kPa, kun taas NIST käyttää yleisesti 20 astetta ja 1 atm yleisenä vertailuna ja osa Pohjois-Amerikan kaasuteollisuutta käyttää 60 astetta F. Ennen kuin määrität kaasumittarin koon tai vertaat kahta hintatarjousta, varmista tarkat vertailulämpötilat ja -paineet, joihin jokainen perustuu.
Tekninen huomautus:Kun kyselyssä lukee vain "DN100, 100 m³/h kaasu", oikea mitoitus on mahdotonta. Ilman painetta, lämpötilaa ja vertailuolosuhteita samassa viivassa voi olla pieni murto-osa tai useita kertoja oletettu massa -, ja antamasi mittarialue on väärä. Käsittele kaasun osalta paine, lämpötila ja vertailutila aina pakollisina kenttinä.
Virtausmittarit sovelluksen mukaan: vesi, kemikaalit, öljy, höyry, kaasu ja laboratorio
Eri toimialat nojaavat eri yksiköihin. Ei ole olemassa universaalia "parasta" yksikköä; järkevä valinta seuraa nestettä ja sitä, miten dataa käytetään.
Vesi ja jätevesi
Veden virtaus ilmoitetaan yleensä m³/h, L/min, L/s tai GPM. Kunnallinen hankinta, jäähdytysvesi ja puhdistamot kansainvälisissä hankkeissa suosivat m³/h; Yhdysvaltain vesi-, LVI- ja palosuojausjärjestelmät{1}} nojaavat GPM:ään. Työhevoset ovat täälläsähkömagneettiset virtausmittaritjohtaville nesteille jaultraäänivirtausmittaritmissä tarvitaan ei--tunkeileva tai jälkiasennettava mittaus turbiini- ja mekaanisten vesimittareiden ohella.
Kemialliset ja prosessinesteet
Kemikaalit jakautuvat tilavuus- ja massayksiköihin työstä riippuen. Yksinkertainen siirto tai kierto toimii onnellisesti L/min tai m³/h. Reaktiot, sekoitus, annostelu ja säilytyksen siirto työntävät kohti kg/h tai g/min, koska reseptissä on väliä reagenssin todellinen määrä, ei tilavuus, jonka se sattuu viemään nykyisessä lämpötilassa.
Öljy, polttoaine ja viskoosi nesteet
Öljy- ja polttoainesovelluksissa käytetään öljyssä L/min, m³/h, GPM, kg/h, lb/h tai BPD (tynnyriä päivässä). Viskositeetti vaikuttaa mittarin valintaan yhtä paljon kuin yksikkö: paksulle tai korkean viskositeetin{1}}väliaineelle,soikeat vaihdemittaritja muut positiiviset{0}}syrjäytysmallit kestävät hyvin, kun taas puhtaat matalaviskositeettiset polttoaineet sopivat myösturbiinin virtausmittarit.
Steam
Höyryä mitataan lähes aina massayksiköissä - kg/h, t/h tai lb/h -, koska sen tiheys muuttuu dramaattisesti paineen ja lämpötilan mukaan. Kyllästetyn höyryn äänenvoimakkuuden lukema kertoo vain vähän; sama tilavuus voi edustaa hyvin erilaista energiaa ja massaa linjaolosuhteista riippuen.
Kaksi muuta seikkaa ovat tärkeitä otsikko-sivukyselyn steam-koon suhteen. Ensimmäinen,kylläinen vs tulistettu höyrymuuttaa tarvitsemaasi kompensaatiota: kylläinen höyry voidaan usein päätellä pelkästä paineesta, kun taas tulistettu höyry tarvitsee sekä painetta että lämpötilaa vahvistaakseen tiheytensä. Toiseksi yleiset tekniikat käyttäytyvät eri tavalla. Apyörrevirtausmittarimittaa nopeuden (tilavuussuure); ilmoittaakseen kg/h tai t/h se on yhdistettävä integroituun paine/lämpötilakompensointiin ja tiheyslaskelmaan. Differentiaali{1}}painejärjestelmät yhdistävät ensisijaisen elementin apaine-eron lähetin, ja monimuuttujamallit taittavat paineen ja lämpötilan yhdeksi laitteeksi. Jos haluat vain mittarin, joka on rakennettu tätä työtä varten, se on tehty tarkoitukseen-höyryn virtausmittarihoitaa korvauksen sisäisesti.
Tekninen huomautus:Tyypillinen virhe kyllästetyssä{0}}höyrykattilan ulostulossa on tilata mittari paljaalla tilavuusteholla ja kysyä sitten kg/h paikan päällä. Jos laitteessa ei ole paineen tai lämpötilan syöttöä, tätä muuntoa ei voida luottaa muuttuvan kuorman aikana. Määritä massalähtö ja kompensaatio tiedusteluvaiheessa, ei toimituksen jälkeen.
Paineilma ja teollisuuskaasu
Paineilma ja teollisuuskaasu ilmaistaan tyypillisesti Nm³/h, Sm³/h, SCFM tai kg/h. Laitoksen-ilmajärjestelmät, energianhallinta, vuototarkastukset ja kulutuslaskenta perustuvat vakio- tai normaaleihin yksiköihin juuri siksi, että niiden avulla voit vertailla virtauksia kiinteällä viitearvolla riippumatta päivän linjapaineesta. Lämpömassamittarit sopivat tähän luonnollisesti - katsolämpömassavirtamittaritilmalle ja typelle - ja suuremmille putkille tai kiinnittimelle-työssä,ultraäänikaasun virtausmittaritovat vaihtoehto.
Kenttäesimerkki - paineilmatarkastus:Kahden kompressorin vertaileminen niiden todellisella m³/h:lla eri purkauspaineilla on merkityksetöntä; korkeapaineinen-kone näyttää "pienemmältä", kun se siirtää enemmän ilmaa. Muunna molemmat arvoiksi Nm³/h samaa viitearvoa vastaan ja todellinen kulutus - ja etsimäsi vuoto - tulee näkyviin.
Laboratorio ja annostelu
Pienet virtaukset käyttävät pieniä yksiköitä: ml/min, cc/min, g/min tai SCCM. Näitä esiintyy laboratorioissa, pilottilaitoksissa, kaasun-annostelulaitteistoissa ja tarkkuusruiskutuslaitteissa, joissa erottelukyvyllä pienellä virtauksella on väliä suurempi merkitys.

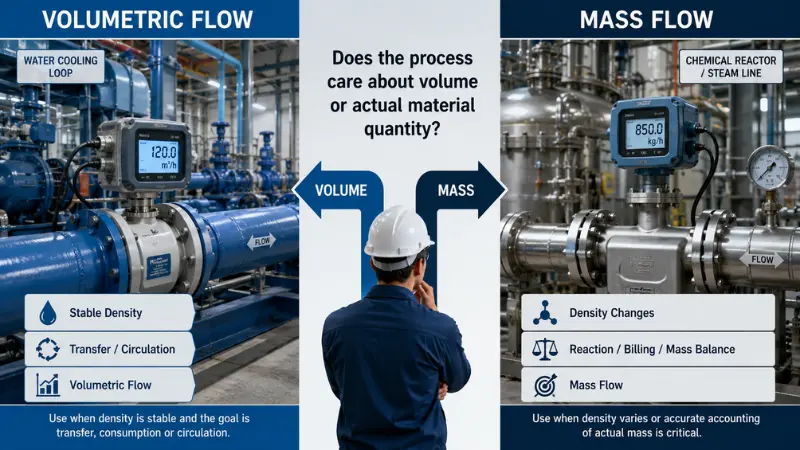

Volumetrinen vs massavirta: Kuinka päättää
Päätös kaatuu yleensä yhteen kysymykseen:välittääkö prosessi tilasta vai todellisesta materiaalimäärästä?
Tavoitteletilavuusyksikötkun neste on nestemäistä, jonka tiheys on vakaa, tehtävänä on siirto, kierto, jäähdytys tai yleinen valvonta, ohjausjärjestelmä tai alan standardi puhuu jo ääneen tai speksit on kehystetty putken kapasiteetin ja pumpun virtauksen ympärille.
Tavoittelemassayksiköitäkun tiheys muuttuu paineen tai lämpötilan mukaan, neste on kaasua tai höyryä, prosessi tarvitsee tarkan massatasapainon, tuotetta ostetaan, myydään, sekoitetaan tai valvotaan painon mukaan tai korkean tarkkuuden on säilyttävä muuttuvissa olosuhteissa.
Jäähdytys-vesisilmukka on puhdas kotelo m³/h:lle: tiheys on tasainen ja huolenaihe on kierto. Kemiallinen reaktori on puhdas kotelo kg/h: reaktio tarvitsee tarkan reagenssimassan ja lämpötilan mukaan ajautuva tilavuusluku heikentäisi reseptiä.
Virtausmittarin yksikkömuunnokset
Yksikkömuunnos on rutiinia kansainvälisissä projekteissa, mutta se on turvallista vain, kun huomioi nesteiden ja kaasujen eron.
Nestemäärän muunnokset
Nesteiden osalta tilavuus muunnetaan suoraan kiinteillä kertoimilla. Alla olevat arvot ovat yhdenmukaisia julkaisussa julkaistujen muuntokertoimien kanssaNIST-opas SI:lle (Liite B).
| Muuntaminen | Arvioitu arvo |
|---|---|
| 1 m³/h | 16,67 l/min |
| 1 m³/h | 4.40 US GPM |
| 1 US GPM | 3,785 l/min |
| 1 l/min | 0,264 US GPM |
| 1 CFM | 1.699 m³/h |
| 1 m³/h | 0,589 CFM |

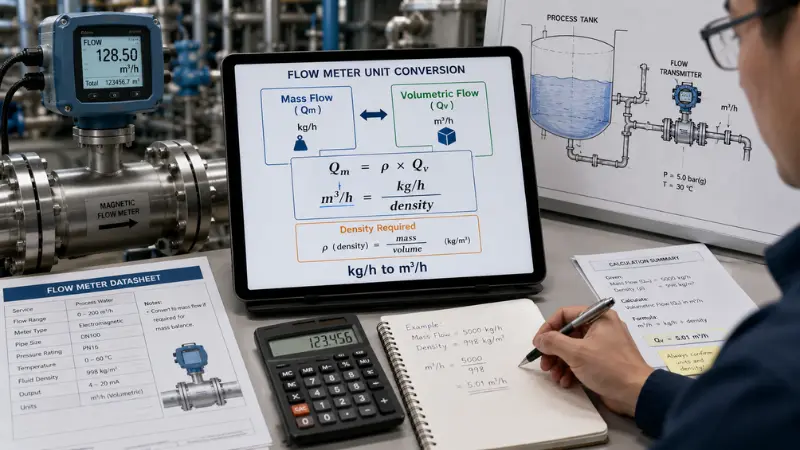

Muunnetaan kg/h muotoon m³/h
Tämä on yksi -haetuimmista virtauskysymyksistä, ja lyhyt vastaus on: et voi tehdä sitä kiinteällä kertoimella -, tarvitset tiheyttä. Nämä kaksi määrää yhdistetään yksinkertaisilla kaavoilla:
- Volumetrinen virtaus:Qv = V ÷ t
- Massavirtaus:Qm = ρ × Qv, jossa ρ on tiheys
Järjestetty uudelleen,m³/h=(kg/h) ÷ ρ, jossa ρ kg/m³. Työstetty esimerkki: prosessi siirtää 1 000 kg/h nestettä, jonka tiheys on 1 000 kg/m³, joten tilavuusvirta on 1 000 ÷ 1, 000=1 m³/h. Lämmitä nestettä, kunnes sen tiheys laskee arvoon 950 kg/m³ ja sama 1000 kg/h lukee nyt noin 1,05 m³/h - identtinen massa, suurempi tilavuus. Kaasuilla tiheysheilahdus paineen ja lämpötilan kanssa on paljon suurempi, minkä vuoksi kaasumassavirta voidaan muuttaa tilavuusvirtaukseksi vasta, kun paine, lämpötila ja koostumus tiedetään.
Miksi kaasukonversiot tarvitsevat painetta ja lämpötilaa
Älä koskaan muunna todellista kaasuvirtausta vakiovirtaukseksi kiinteällä kertoimella. Korjaus riippuu käyttöpaineesta ja lämpötilasta suhteessa vertailuolosuhteisiin, ja sen ohittaminen tuottaa tarkkoja ja yksinkertaisesti vääriä lukuja.

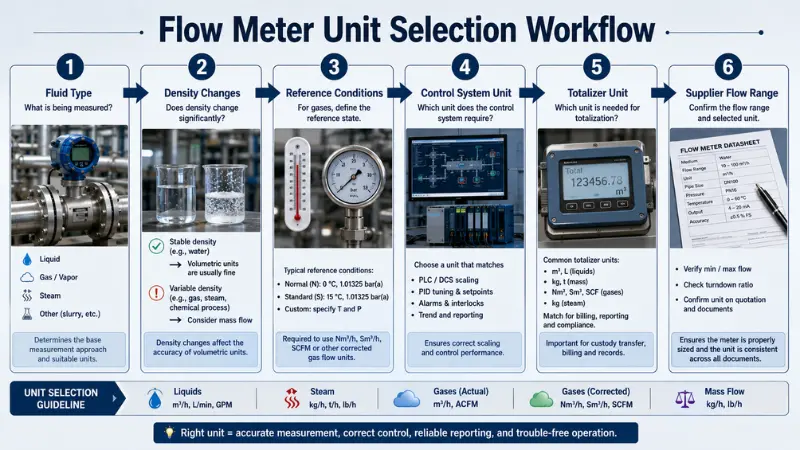

Virtausmittarin yksikön valitseminen: Vaiheittainen työnkulku?
Kun yksikön päätös tuntuu epäselvältä, tee se järjestyksessä:
- 1. Tunnista neste- nestettä, kaasua tai höyryä.
- 2. Päätä, onko tiheyden muutoksilla merkitystä- tarkista lämpötilan, paineen ja koostumuksen vaihtelut, jotka prosessi todella näkee.
- 3. Kiinnitä kaasun ja höyryn viite- valitse todellinen, vakio tai normaali ja kirjoita sitten tarkka vertailulämpötila ja paine.
- 4. Yhdistä yksikkö ohjausjärjestelmään- kohdista näyttöyksikkö, 4–20 mA alue ja mikä tahansa digitaalinen lähtö.
- 5. Vahvista summausyksikkö erikseen- hintayksikkö ja summayksikkö ovat kaksi päätöstä, ei yksi.
- 6. Lähetä toimittajalle valikoima, älä numeroa- pienin, normaali ja suurin virtaus kaikissa käyttöolosuhteissa.
Kompakti tapa muistaa syötteet onVIRTAUStarkista:
- F - Nestetyyppi:nestettä, kaasua tai höyryä.
- L - Rivin kunto:paine, lämpötila, tiheys ja liikkuvatko ne.
- O - Tuotosvaatimus:näyttö, 4–20 mA, pulssi, RS485/Modbus, summain.
- W - Työn tarkoitus:valvontaa, laskutusta, erää tai valvontaa.
Kuinka määrittää virtausmittarin yksiköt tietolomakkeessa tai tarjouspyynnössä?
"Virtausnopeus: 50 m³/h" ei ole eritelmä. Käyttökelpoinen kuljettaa yksikön, nesteen, toimintatilan ja vaaditun tehon. Kolme lyhyttä esimerkkiä osoittavat, kuinka yksityiskohtaisesti saat oikean mittarin ensimmäisellä kerralla.
Esimerkki 1 - vesivirtausmittari
- Medium: puhdas vesi
- Virtausalue: 5-50 m³/h
- Putken koko: DN80
- Lämpötila: 20-40 astetta
- Paine: 6 bar
- Lähtö: 4–20 mA ja pulssi
- Tehtävä: jäähdytysveden-valvonta
Esimerkki 2 - paineilmavirtausmittari
- Väliaine: paineilma
- Virtausalue: 100–1 000 Nm³/h
- Linjapaine: 7 bar(g)
- Kaasun lämpötila: 25 astetta
- Viiteehto Nm³/h: vahvistetaan
- Putken koko: DN100
- Lähtö: 4–20 mA, RS485 Modbus
Esimerkki 3 - höyryvirtausmittari
- Keskiaine: kylläinen höyry
- Virtausalue: 500-5000 kg/h
- Paine: 8 bar(g)
- Lämpötila: kyllästettyä{0}}höyryä kohti
- Putken koko: DN100
- Lähtö: 4–20 mA summaimella
Ennen kuin painat lähetä kaasu- tai höyrykyselyssä, suorita tämä lyhyt tarjousten tarkistuslista:
- Neste ja kaasun osalta sen koostumus
- Minimi-, normaali- ja maksimivirtaus
- Vaadittu hintayksikköjasummausyksikkö
- Käyttöpaine
- Käyttölämpötila
- Putken koko ja liitäntä
- Vertailulämpötila ja -paine (vakio-/normaalikaasuyksiköille)
- Vaadittu teho ja tarkkuusluokka
Kun lähetät nämä kahdeksan riviä etukäteen, toimittaja voi suositella oikeaa mittaria ja oikeaa yksikköä nopeammin - jos olet valmis, voitlähetä tietosi tiimillemmesuoraan.
Yleisiä virheitä valittaessa virtausmittariyksiköitä
Virhe 1: Putken koko sekoitetaan virtausyksikön kanssa
Putken koko ei määritä yksikköä. DN100-linja voidaan ilmoittaa yksiköissä m³/h, L/s, GPM tai kg/h sovelluksesta riippuen. Putken koko vaikuttaa nopeuteen, mittarin kokoon ja painehäviöön; yksikkö noudattaa suunnittelu- ja raportointivaatimusta.
Virhe 2: Tilavuusyksiköiden käyttö kaasuolosuhteiden muuttamiseen
Kaasun todellinen tilavuus muuttuu paineen ja lämpötilan mukaan. Jos tarvitset vertailukelpoisia kulutustietoja, vakio- tai normaaliyksiköt eivät ole hieno asia -, ne ovat ainoa tapa, jolla luvut pysyvät rehellisinä.
Virhe 3: Nm³/h ja SCFM vertailu ilman vertailuolosuhteita
Molemmat ovat vakiokaasuyksiköitä, mutta niillä ei välttämättä ole samaa vertailulämpötilaa ja -painetta. Tarkista kunkin lainauksen määritelmä ennen kuin käsittelet lukuja vertailukelpoisina.
Virhe 4: Ohjaus-järjestelmän skaalauksen huomiotta jättäminen
Oikein valittu mittari voidaan silti lukea väärin, jos PLC- tai SCADA-skaalaus on pois päältä. 4–20 mA signaali voi edustaa 0–100 m³/h yhdessä projektissa ja 0–1 000 l/min toisessa. Vahvista yksikköjaalueen yhteen ja varmista, että määritetty jänneväli vastaa mittaria.
Virhe 5: Unohdetaan summattu yksikkö
Virtausnopeus ja kokonaisvirtaus ovat eri määriä - katso erohetkellinen ja kumulatiivinen virtaus. Nopeus kestää m³/h, L/min tai kg/h; kokonaismäärät elävät kuutiometreinä, litreinä, kilogrammoina tai tonneina. Eräohjausta, laskutusta tai päivittäistä kulutusta varten vahvista sekä hetkellinen yksikkö että summausyksikkö ja tarkista laite sisäänrakennetulla-virtauksen summaajatietueet siinä yksikössä, johon todella raportoit.
Miten virtausmittarin tyyppi vaikuttaa yksikön valintaan?
Yksikkö ei sanele tekniikkaa, mutta jokaisella tekniikalla on taipumus elää tietyssä yksikköperheessä, ja jokaisella on rajoitus, joka kannattaa tietää ennen sitoutumista.
| Virtausmittarin tyyppi | Yhteiset yksiköt | Tyypillisiä sovelluksia |
|---|---|---|
| Sähkömagneettinen | m³/h, L/min, GPM | Sähköä johtavat nesteet, vesi, jätevesi, kemikaalit |
| Ultraääni | m³/h, L/s, GPM | Vesi, puhtaat nesteet, suuret putket, jälkiasennus |
| Turbiini | L/min, m³/h, GPM | Puhdista alhaisen viskositeetin{0}}nesteet ja jotkin kaasut |
| Coriolis | kg/h, g/min, lb/h, L/min | Massavirtaus, tiheys, korkea{0}}tarkkuusmittaus |
| Lämpömassa | Nm³/h, SCFM, kg/h | Paineilma, typpi, teollisuuskaasut |
| Vortex | kg/h, m³/h, Nm³/h | Höyryä, kaasua, vähän nesteitä |
| Positiivinen siirtymä | L/min, GPM, kg/h | Öljy, polttoaine, viskoosit nesteet |
Muutama huomautus pitää taulukon rehellisenä. Sähkömagneettinen mittari toimii vain sähköä johtavilla nesteillä, joten hiilivedyt, demineralisoitu vesi ja kaasut ovat poissa. Lämpömassamittari on kalibroitu tietylle kaasulle; muuttuva tai tuntematon kaasukoostumus siirtää lukemaansa, minkä vuoksi se sopii puhtaille, tunnetuille kaasuille, kuten ilma ja typpi. Coriolis-mittari tuottaa kg/h natiivisti, kun taas pyörremittari ilmoittaa vain kg/h tai Nm³/h, kun siinä on paine/lämpötilakompensaatio ja tiheyslaskelma sen tukemiseksi. Lyhyesti sanottuna massayksikkö tietolomakkeessa on lupaus, joka laitteen on kyettävä pitämään.
FAQ Tietoja virtausmittariyksiköistä
K: Mikä on yleisin virtausmittariyksikkö?
V: Jokaiselle hakemukselle ei ole yhtä vastausta. Vesi ja yleiset nesteet painottavat m³/h, L/min ja GPM; höyryn ja massa{1}}tasapainotyön käyttö kg/h tai lb/h; kaasut käyttävät Nm³/h, Sm³/h tai SCFM.
K: Onko GPM sama kuin LPM?
V: Ei. GPM on gallonaa minuutissa ja LPM on litraa minuutissa. Molemmat ovat tilavuudellisia, mutta niissä käytetään erilaisia tilavuusyksiköitä - yksi gallona on noin 3,785 litraa.
K: Mitä eroa on m³/h ja Nm³/h välillä?
V: m³/h tarkoittaa yleensä todellista kuutiometriä tunnissa käyttöolosuhteissa. Nm³/h tarkoittaa kaasun tilavuutta korjattuna määriteltyyn normaaliin vertailuolosuhteisiin. Nesteiden kohdalla näet m³/h; kaasuille Nm³/h tekee kulutuksen vertailukelpoiseksi.
K: Kuinka voin muuntaa kg/h muotoon m³/h?
A: Jaa massavirta nestetiheydellä: m³/h=(kg/h) ÷ ρ, tiheydellä kg/m³. Ei ole olemassa universaalia tekijää, koska tiheys muuttuu lämpötilan, paineen ja koostumuksen mukaan - erityisesti kaasuilla.
K: Mitä SCFM tarkoittaa virtausmittarissa?
V: SCFM on vakiokuutiojalkaa minuutissa: kaasuvirtaus, joka on korjattu normaaliin vertailulämpötilaan ja -paineeseen todellisten linjaolosuhteiden sijaan. Viittaus itsessään vaihtelee toimialoittain, joten varmista, kumpaa tietty luku käyttää.
K: Onko Nm³/h sama kuin Sm³/h?
V: Ei välttämättä. Molemmat ovat korjattuja kaasuyksiköitä, mutta "normaali" ja "standardi" voivat viitata erilaisiin vertailulämpötiloihin ja -paineisiin standardista tai projektista riippuen. Käsittele niitä vertailukelpoisina vasta, kun olet tarkistanut molemmat vertailuehdot.
K: Kuinka valitsen SCFM:n tai ACFM:n välillä?
V: Käytä ACFM:ää (todellista) linjan mitoittamiseen, nopeuteen ja laitteisiin, kuten puhaltimiin ja suodattimiin, joissa todellisella putken tilavuudella on{0}} väliä. Käytä SCFM:ää (standardi) kulutukseen, laskutukseen ja vertailuun, jossa jokaisen luvun on jäljitettävä samaan perusviivaan.
K: Mitä yksikköä minun pitäisi käyttää paineilmalle?
V: Vakio- tai normaaliyksiköt - Nm³/h, Sm³/h tai SCFM -, koska niiden avulla voit vertailla ilmankulutusta kiinteällä viitearvolla linjapaineesta riippumatta. Tämä tekee vuotojen seurannasta ja kompressorien vertailusta mielekästä.
K: Mitä eroa on virtausnopeudella ja kokonaisvirtauksella?
V: Virtausnopeus on hetkellinen (m³/h, L/min, kg/h); kokonaisvirtaus on kertynyt määrä ajan kuluessa (m³, L, kg, tonnia). Laskutus ja erät perustuvat kokonaissummaan, joten summausyksikkö on määritettävä hintayksikön rinnalla.
K: Mittaako virtausmittari massan suoraan vai laskeeko se sen?
V: Se riippuu tekniikasta. Coriolis ja lämpömassamittarit mittaavat massavirran suoraan. Useimmat muut mittarit mittaavat tilavuuden tai nopeuden ja raportoivat massan vasta tiheyden korjauksen jälkeen, mikä vaatii paineen ja lämpötilan syötteitä.
K: Voiko virtausmittari näyttää erilaisia yksiköitä?
V: Monet digitaaliset mittarit kytkevät suunnitteluyksiköitä näytölle, mutta näytön muuttaminen ei muuta mittausperiaatetta tai kalibrointia. Alue, lähdön skaalaus ja summausyksikkö on silti asetettava oikein alla.
K: Mitä minun pitäisi lähettää toimittajalle kaasuvirtausmittarin mitoitusta varten?
V: Neste ja koostumus, pienin/normaali/maksimivirtaus, käyttöpaine ja lämpötila, putken koko, minkä tahansa standardin tai normaalin yksikön vertailuolosuhteet sekä vaadittu teho ja tarkkuus. Kun ne ovat käsissä, toimittaja voi vahvistaa sekä mittarin että yksikön.
Key Takeaways
Virtausmittarit näyttävät alaviitteeltä ja toimivat kuin perusta: ne muokkaavat mittarin valintaa, ohjauksen skaalausta, laskutusta ja jokaista keskustelua suunnittelijan ja toimittajan välillä. Vakaat nesteet istuvat mukavasti m³/h, L/min, L/s tai GPM. Höyry, reagoivat kemikaalit ja massataseet ovat kg/h tai lb/h. Kaasunkulutuksen ja paineilman tarve on Nm³/h, Sm³/h tai SCFM - aina referenssiehdot kirjoitettuna.
Ennen kuin valitset mitään, määritä neste, virtausalue, paine, lämpötila, putken koko, vaadittu teho ja summausyksikkö ja päätä, tarvitseeko projekti todellista, standardi-, normaali-, tilavuus- vai massavirtausta. Ilmoita yksikkö ja käyttöolosuhteet jokaisen kyselyn ensimmäiseen viestiin; se on halvin tapa välttää kalliita määrittelyvirheitä.
