Ultraäänivirtausmittarin symboli P&ID:ssä: Tunnisteet ja huomautukset

Ensimmäinen asia, joka on tiedettävä P&ID:ssä olevasta ultraäänivirtausmittarin symbolista, on se, että piirustus kertoo harvoin, että mittari on ultraääni. Yleensä näet virtausinstrumentin kuplan, jossa on tunniste, kuten FE, FT tai FIT. Tekniikka, asennustyyppi ja johdotus ovat kaikki muualla - selityksessä, instrumentin indeksissä, tietolomakkeessa ja kuplan ympärillä olevissa signaalilinjoissa.

Tämä aukko on paikka, jossa suurin osa P&ID-lukuvirheistä tapahtuu. Tavallisen EPC-tarkistuksen aikana ostaja voi katsoaultraäänivirtausmittari-tunniste, käsittele sitä yleisenä virtauslähettimenä ja tilaa väärä laitteisto. Symbolin lukeminen oikein tarkoittaa kuplan, tunnistekirjainten, merkkiviivojen, piirustusmuistiinpanojen ja tukiasiakirjojen - yhdistämistä ja sen tietämistä, mihin niistä kannattaa luottaa, kun he ovat eri mieltä.

Mitä ultraäänivirtausmittarin symboli oikeastaan ​​edustaa?

P&ID:ssä ultraäänivirtausmittari piirretään virtausinstrumentiksi, joka on sidottu prosessilinjaan: putken päällä tai vieressä oleva kupla, jossa on etiketti ja silmukan numero.Ultraäänivirtausmittarit mittaavat virtaustalähettämällä äänipulsseja nesteen läpi ja ajoittamalla ne, mutta tämä toimintaperiaate ei juuri koskaan näy itse symbolissa. Kupla viestii toiminnasta, ei teknologiasta.

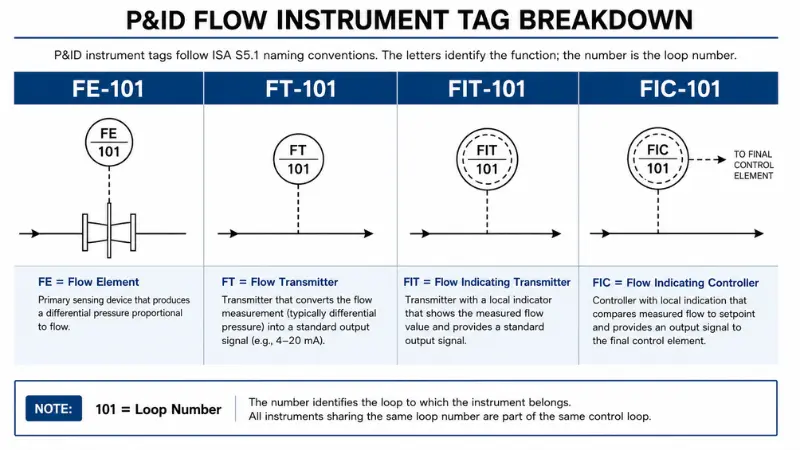

Yleisimmissä lukemissa tagi kertoo laitteen roolin:

• FE- virtauselementti, ensisijainen tunnistuspiste.
• FT- virtauslähetin, joka lähettää signaalin eteenpäin.
• FIT- virtauksen osoittava lähetin, joka näyttää paikallisen lukeman ja lähettää.
• FIC- virtauksen osoittava ohjain, joka on ohjaustoiminto, ei vain mittari.

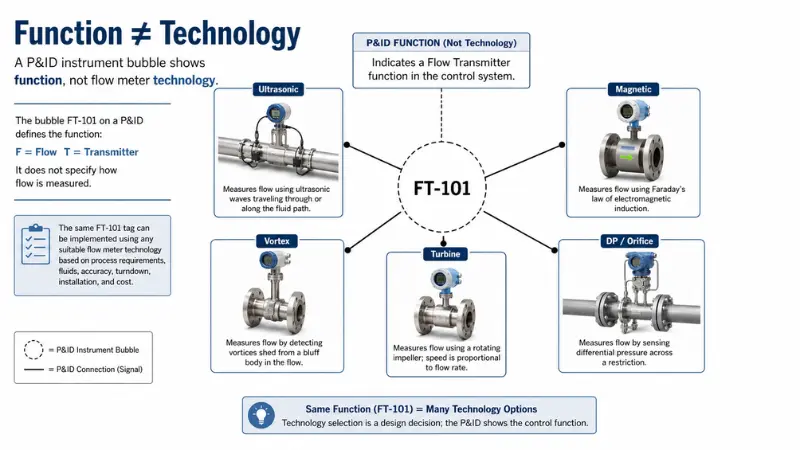

Sakka on, että sama kupla voi edustaa melkein mitä tahansa virtaustekniikkaa. Se, onko kyseessä ultraääni, magneettinen, pyörre, turbiini tai paine-ero, päätetään huomautuksen, selitteen tai tietolomakkeen - mukaan, ei sivun muodon perusteella.

Onko ultraäänivirtausmittarilla standardi P&ID-symboli?

Lyhyt vastaus: ei, ei omistettu. Useimmat projektit noudattavat symbolijärjestelmääANSI/ISA-5.1, pitkäaikainen -standardi instrumenttien symboleille ja tunnisteille. Se standardoi kuplan muodot, kirjainkoodit ja silmukkanumeroinnin -, toisin sanoen kuinka osoittaa, että instrumentti mittaa virtausta, osoittaa, lähettää tai ohjaa. Se ei määritä yksilöllistä grafiikkaa jokaiselle mittaustekniikalle, joten virallista "ultraäänivirtausmittarin" symbolia ei ole, kuten tunnistettavaa aukkoa tai ohjausventtiilin -symbolia.

Tästä syystä yksi virtauskupla kattaa niin monia mittarityyppejä ja miksi useimmat yritykset kerrostavat omat käytäntönsä ISA:n-5.1 - päälle selityssymbolin, tunnisteen jälkiliitteen tai tavallisen huomautuksen, jossa lukee "ultraääni". Kun tutkit piirustusta, luet todella kahta asiaa kerralla: ISA--tyylin kielioppia, joka on yleinen projekteissa, ja projektikohtaista-sanastoa, joka on määritelty piirustuksen selityksessä. Kun ne näyttävät olevan ristiriidassa, projektin selitys ja tietolomake voittaa.

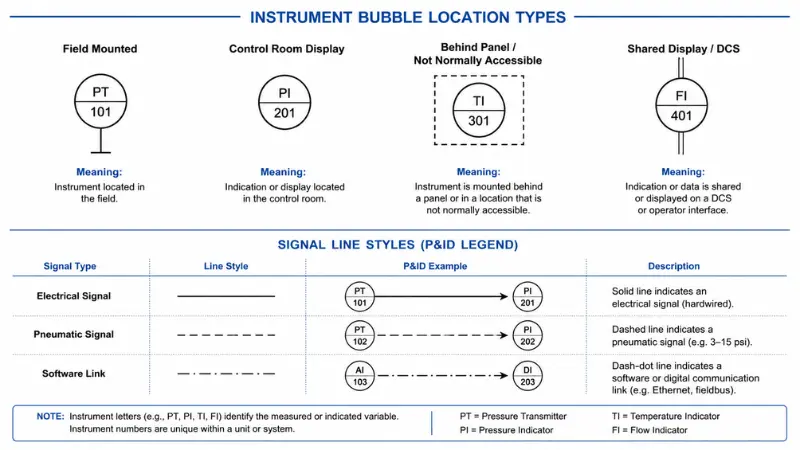

Kuplan lukeminen: muoto, viivat ja instrumentin asuinpaikka

Instrumenttikupla on enemmän kuin ympyrä, jossa on kirjaimia. Sen muoto ja sen läpi kulkeva viiva kertovat, mihin laite on asennettu ja kuka voi tavoittaa sen - käyttöönoton, ylläpidon ja vianmäärityksen kannalta tärkeitä tietoja.

UnderISA-tyylisiä luonnostelukäytäntöjä, tavallinen ympyrä tarkoittaa yleensä kenttään{0}}asennettua, itsenäistä instrumenttia. Vaakasuora viiva kuplan keskellä osoittaa, että toiminto on käyttäjän käytettävissä päävalvomossa tai jaetulla näytöllä, kuten DCS; katkoviiva osoittaa paikkaan, johon ei normaalisti pääse käsiksi, kuten paneelin taakse. Ympyrän ympärille piirretty neliö tarkoittaa tyypillisesti jaettua näyttöä tai jaettua ohjausjärjestelmää yksittäisen fyysisen instrumentin sijaan. Tarkka merkitys on selitetty legendassa, joten lue muoto vahvana vihjeenä, älä todisteena.

Kuplasta lähtevät viivat ovat yhtä informatiivisia. Seuraa niitä nähdäksesi, meneekö virtaussignaali paikalliselle indikaattorille, summaimelle, PLC:lle, DCS:lle, tallentimelle vai venttiiliä ohjaavalle säätimelle. Viivatyyli koodaa signaalityypin - sähköinen, pneumaattinen tai ohjelmistodatalinkki -, ja selite kertoo kumpi on mikä. Jos lähetin syöttää säädintä ja säädin säätöventtiiliä, mittari on osa säätösilmukkaa; jos se syöttää vain indikaattoria tai summainta, se on siellä valvontaa varten.

Tunnistekirjaimet: FE, FT, FIT, FIC - ja ne, jotka ihmiset unohtavat

Tunnisteen kirjaimet noudattavat ANSI/ISA-5.1 tunnistusjärjestelmää, jossa ensimmäinen kirjain on mitattava muuttuja ja sen jälkeiset kirjaimet kuvaavat laitteen toimintaa. Flowissa jatkuvasti kohtaamasi neljä ovat FE, FT, FIT ja FIC, kuten yllä on selitetty. Avirtauslähetin(FT) on useimpien ihmisten kuva, mutta se on vain osa kuvaa.

Hankalaa ovat yhdistelmät, jotka näkyvät kiireisillä arkeilla:

• FQI / FQIT- Q lisää summauksen, joten laite integroi virtauksen ajan myötä ja voi myös näyttää ja lähettää.
• FR / FIR- R tarkoittaa, että lukema tallennetaan, ei vain näytetä.
• FY- laskenta-, rele- tai signaalin-muunnostoiminto silmukassa itse mittarin sijaan.
• FAH / FAL- mittaukseen sidottu korkean tai matalan virtauksen hälytys.
• FS- virtauskytkin, joka toimii kynnyksen mukaan jatkuvan arvon ilmoittamisen sijaan.
• FV / FCV- virtauksensäätöventtiili, jota silmukka käyttää.

Mikään näistä ei todista, että mittari on ultraääni. Ne kuvaavat mittauksen ympärillä olevaa toimintoa, minkä vuoksi tekniikka on vahvistettava muualla.

Kuinka kertoa, että mittari on ultraääni -, ei vain "virtaus"?

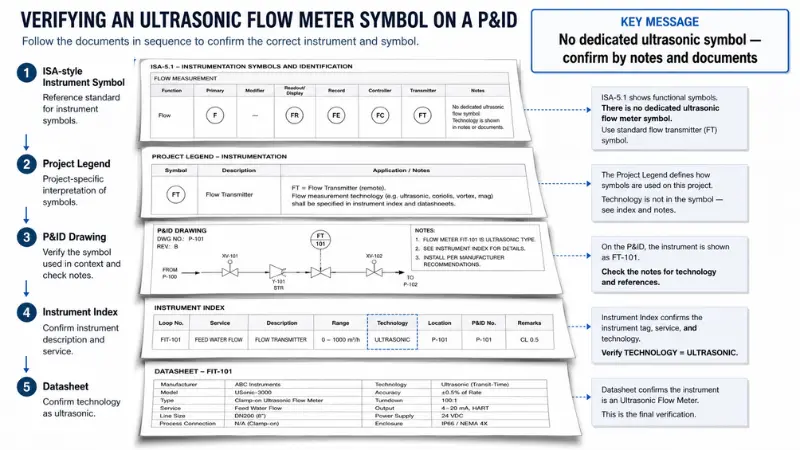

Virtauskupla kertoo, että jokin mittaa virtausta ja mitä se tekee signaalilla; se ei kerro tunnistusperiaatetta. Ultraääniosa näkyy yhdessä muutamasta paikasta:

• Huomautus kuplan vieressä, kuten "ultraäänivirtauslähetin" tai "kiinnitä{0}}ultraääni".
• Selitessä määritetty projektikohtainen-symboli.
• Merkintä instrumenttihakemistossa, joka nimeää mittarin tyypin.
• Tunnistenumeroon sidottu tietolehti, joka on kaikista luotettavin lähde.

Jotkin projektit lisäävät kirjaimen, kuten "U", merkitsemään ultraäänitekniikkaa, mutta se on talon sopimus, ei tavallinen - käsittele sitä projektikohtaisena- ja vahvistaa sen legendan vastaisesti. On myös hyödyllistä tietää, minkä tyyppisen ultraäänimittarin kanssa olet tekemisissä, koska se muuttaa asennussääntöjä.Liikenne{0}}aikamittarit, jotka vertailevat sitä, kuinka nopeasti ääni kulkee virtauksen kanssa ja sitä vastaan, ovat tavallinen valinta puhtaille nesteille ja kaasuille.Doppler-mittarit, jotka lukevat taajuussiirtymän pois hiukkasista tai kuplista, sopivat likaisemmalle tai ilmastetulle nesteelle. P&ID ei juuri koskaan näytä, mikä niistä on määritetty, joten tietolomake ratkaisee sen.

Symbolin lukeminen askel askeleelta

Vaihe 1: Aloita legendasta

Avaa selitesivu ennen kuin tulkitset mitään muuta. Se määrittelee kyseisen piirustuspaketin symbolit, viivatyypit, lyhenteet ja tagisäännöt, ja hyvä niistä kertoo, käytetäänkö projektissa yleisiä kulkukuplia vai teknologian -symboleja. Tämän vaiheen ohittaminen tarkoittaa, että ihmiset soveltavat yhden projektin tapoja toiseen piirustukseen.

Vaihe 2: Pura tunniste

Ota tunniste, kuten FT-101 erilleen: F virtaukselle, T lähettimelle, 101 silmukalle. Lisää I (FIT-101) ja laite näyttää myös paikallisesti; tee siitä FIC-101 ja katsot ohjausta, et mittausta. Silmukan numero on lanka, joka sitoo kuplan jokaiseen toiseen asiakirjaan - hakemistoon, datalehteen, johdotukseen, silmukkakaavioon, kalibrointitietueeseen - joten huomioi se huolellisesti.

Vaihe 3: Jäljitä signaaliviivat

Seuraa kuplan viivoja nähdäksesi, miten mittausta käytetään. Ainoastaan ​​indikaattoriin tai summaimeen suuntautuva signaali on valvontaa varten; signaali, joka kulkee säätimeen ja sitten venttiiliin, on osa aktiivista ohjausta. Tämä ero kertoo, vaikuttaako silmukka prosessiin, jos mittari ajautuu tai epäonnistuu, mikä muuttaa sen, kuinka huolellisesti se on määritettävä ja ylläpidettävä.

Vaihe 4: Avaa tietolehti siitä, mitä kupla piilottaa

Symboli ei voi näyttää prosessiolosuhteita, lähtötyyppiä tai rakennetta, ja juuri ne aiheuttavat kenttäongelmia. Tietosivulla vahvistat mittarin tyypin, linjan koon, nesteen, paineen ja lämpötilan rajat, lähtösignaalin, virtalähteen, tarkkuuden, kastuneet materiaalit, anturin tyypin ja vaarallisen-alueen luokituksen. Epäsopivuus tässä on kallista: 4-20 mA:n silmukka, joka on kytketty pulssituloon, ei lue, mittaria ilman oikeaa aluesertifikaattia ei voida asentaa luokiteltuun vyöhykkeeseen ja väärä kostutettu materiaali voi epäonnistua aggressiivisessa nesteessä.

Vaihe 5: Tarkista, missä mittari putkessa on

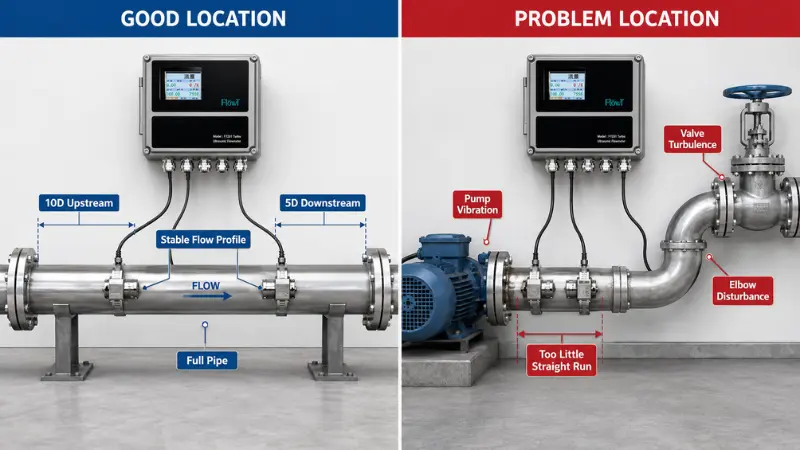

Kuplan sijainti linjalla on vihje mittauksen laatuun, ei vain topologiaan. Ultraäänimittarit lukevat nopeusprofiilin putken poikki, joten ne tarvitsevat kohtuullisen kehittyneen, symmetrisen virtauksen saavuttaakseen ilmoitetun tarkkuuden, ja mittari, joka on vedetty heti pumpun, kyynärpään, alennusventtiilin tai kuristusventtiilin jälkeen, on punainen lippu.

Kentän aloituspisteeksi määritetään nesteen{0}}kulkuaikamittarit, joissa on noin kymmenen putken halkaisijaa, jotka kulkevat suoraan ylävirtaan ja viisi alavirtaan, mitattuna lähimmästä häiriöstä. Kaksi eri tasossa olevaa kulmaa, ohjausventtiili tai pumppu voivat työntää ylävirran hahmon halkaisijaltaan vähintään 20, ja jälkiasennettava puristin tarvitsee usein enemmän tilaa kuin inline kela, koska anturit eivät voi korjata pyörteitä. Tarkat luvut tulevat aina valmistajalta; säilytyksen siirron osalta hallitsevat viitteet ovat AGA-raportti nro. 9 kaasulle ja API MPMS, luku 5.8 nestemäisille hiilivedyille. Jos P&ID näyttää mittarin puristuneena liitintä vasten, merkitse se ennen rakentamista, koskavirtaus{0}}profiilihäiriöon yksi yleisimmistä tarkkuusongelmista jaliian vähän suoraa putkeaon vaikea korjata, kun teräs on maassa.

Ultraääni vs. muut virtausmittarin symbolit P&ID:ssä

Useat tekniikat jakavat saman virtauskuplan, joten hyödyllinen kysymys ei ole "miltä symboli näyttää" vaan "mikä arkilla todella erottaa yhden metrin toisesta". Taulukko muotoilee uudelleen vertailun piirroksesta lukemasi perusteella, missä se vahvistetaan, ja tarkkaileva{1}}seos.

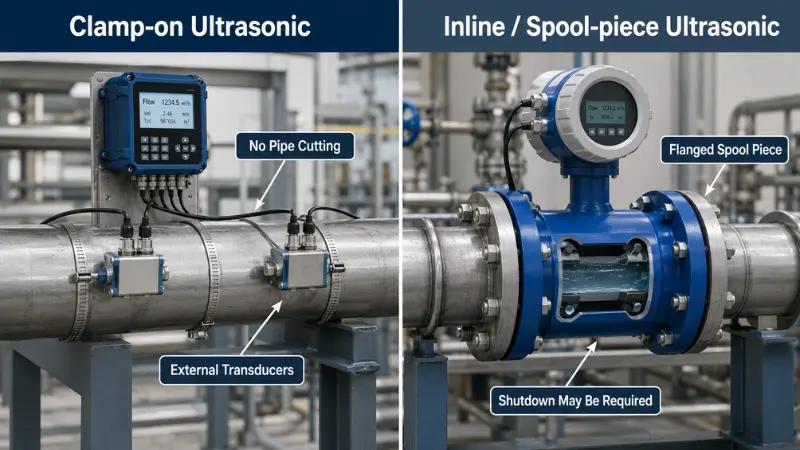

Clamp{0}}on vs inline: mitä P&ID voi kertoa ja mitä ei

Tämä erotus maksaa eniten rahaa, kun se jää huomaamatta, ja P&ID usein vaikenee siitä. Pelkkä virtauslähetinlappu ei kerro, onko mittari kiinnitetty putken ulkopuolelle vai onko se linjassa.

Joskus piirustuksessa on selkeä - huomautus, kuten "kiinnitä-ultraäänivirtausmittariin", "inline ultraäänivirtausmittari", "kela-kappalemittari" tai "ei--tunkeileva virtausmittaus" tai erillinen selitysymboli. Jos se ei ole, instrumenttihakemisto tai tietolehti on paikka, jossa se ratkaistaan, eikä ero ole akateeminen. Akiinnitä{0}}ultraäänivirtausmittariei vaadi putken leikkaamista, ja se voidaan usein asentaa jälkikäteen jännitteiseen linjaan, mutta se riippuu tunnetusta putkimateriaalista ja seinämän paksuudesta ja puhtaasta suorasta juoksusta. Inline tai puola{1}}kappalemittari tarkoittaa laippoja, kastuneita osia ja yleensä sammutusta asennuksen ajaksi.

Lue tunniste oletusarvoisesti "inline" ja ostaja voi tilata kelakappaleen ja laippasarjan työhön, jonka projekti aikoi tehdä ulkoisten muuntimien kanssa, tai ajoittaa sammutuksen, jota ei koskaan tarvittu. Tämä on sellainen virhe, jonka 30-sekunnin tietolomakkeen tarkistus estää.

Toimiva esimerkki: FIT-205 lukeminen jäähdytysvesilinjalla

Oletetaan, että P&ID näyttää tämän:

FIT-205 - Virtauksen osoittava lähetin - Ultraääni, puristin-on - Palvelu: Jäähdytysvesisyöttö - Signaali: 4-20 mA DCS:lle

Sen lukeminen vasemmalta oikealle: F on virtaus, tarkoitan, että se osoittaa paikallisesti, T tarkoittaa, että se lähettää ja 205 on silmukka. Muistiinpano kiinnittää tekniikan ultraääneen ja asennuksen kiinnittämään-; huoltolinja kertoo, että se on jäähdytysvedellä; ja signaalin syöttö sanoo, että lukema menee DCS:lle. Pelkästään merkinnästä olisit tiennyt vain "virtauslähettimen jäähdytysvedessä". Nuotin ja signaalin avulla tiedät, että se ilmoittaa ja lähettää, tiedät, ettei putkia tarvitse leikata, ja tiedät, mihin arvo laskeutuu ohjausjärjestelmään.

Kuvaa nyt sama silmukka, jossa nuotista puuttuu - just FIT-205 riviltä. Arvioija, joka olettaa, että inline voisi tilata laipallisen kelan ja suunnitella sammutuksen, kun projekti aikoi ulkoisia antureita. Muissa piirustuksissa kupla ei välttämättä ole ollenkaan pysyvä mittari, vain sidos akannettava ultraäänimittarikäytetään käyttöönoton aikana. Tunniste näyttää samalta; työn laajuus on täysin erilainen.

Nopea P&ID-tarkistuslista

Kun kulkutunniste ylittää työpöytäsi, suorita tämä läpi ennen kuin käsittelet sitä ymmärrettävästi:

• Vahvista symboli kyseisen piirustuspaketin selitteen kohdalla.
• Jaa tagi muuttujaksi, funktioksi ja silmukan numeroksi ja tallenna silmukka.
• Seuraa signaalilinjoja nähdäksesi, valvooko vai ohjaako se.
• Avaa mittarin tyyppi, teho, materiaalit, pinta-alaluokitus ja tarkkuus.
• Tarkista suoran{0}}juoksun ja täydellisen-putken olosuhteet kuplan ympärillä.
• Aseta puristin-vs. inline muistiinpanosta, hakemistosta tai tietotaulukosta - ei koskaan kuplamuodosta.

Ja tavat, joita kannattaa välttää: älä oleta, että FE on täydellinen mittari, älä lue U:ta yleissymbolina, älä ohita signaalilinjoja äläkä anna siistin{0}}näköisen kuplan saada sinua luopumaan tietolomakkeen avaamisesta.

Yleisimmät virheet - ja niiden hinta

•

• FE:n käsittely valmiina virtausmittarina.

• FE on anturielementti; lähetin, ilmaisin ja mikä tahansa ohjain voivat olla erillisiä tunnisteita. Kaipaat sitä, ja -olet laskenut silmukan laitteistoa ja johdotuksia.

•

• "U":n lukeminen vakiona

• Jotkut projektit käyttävät sitä ja monet eivät. Oletetaan, että se on yleinen ja voit määrittää väärän instrumentin.

•

• Signaalilinjojen huomioiminen

• Sama mittaus voi ohjata näyttöä, summausta, hälytystä tai ohjausta. Ohita ohjauspolku ja "yksinkertainen mittari" osoittautuu liikuttavan venttiiliä.

•

• Ohitetaan datalehti

• Symbolissa ei ole tulostustyyppiä, alueen luokitusta, kastunutta materiaalia ja tarkkuus, ja epäsuhta näkyy mittarina, joka ei lue, ei läpäise tarkastusta tai ei toimi.

•

• Asennusehtojen huomioiminen

• Oikea symboli huonossa paikassa antaa silti huonon lukeman; sijoittaminen pumppujen, kulmien ja venttiilien lähelle on hiljainen syy tarkkuusvalituksiin.

FAQ

Onko ultraäänivirtausmittarilla standardi P&ID-symboli?

Ei. ISA-5.1 standardoi kuinka osoittaa, että instrumentti mittaa virtausta, osoittaa, lähettää tai ohjaa, mutta se ei anna ainutlaatuista grafiikkaa ultraääniteknologialle. Ultraääniosa tunnistetaan muistiinpanosta, projektin selityssymbolista, instrumentin indeksistä tai tietolomakkeesta.

Tarkoittaako FE ultraäänivirtausmittaria?

Ei. FE tarkoittaa virtauselementtiä - ensisijaista tunnistuspistettä. Se ei kerro tekniikasta mitään. Ultraäänimittari on vahvistettava muistiinpanosta, selityksestä, indeksistä tai tietolomakkeesta.

Mitä eroa on FE:n ja FT:n välillä P&ID:ssä?

FE on virtauselementti, osa, joka aistii virtauksen. FT on virtauslähetin, joka muuntaa ja lähettää signaalin eteenpäin. Monissa silmukoissa ne ovat toisiinsa liittyviä tunnisteita, jotka kuvaavat eri rooleja samassa mittauksessa.

Mistä tiedän, onko P&ID:n virtausmittari ultraääni?

Tarkista järjestyksessä: huomautus kuplan viereen, symboli selityksessä, mittarin tyyppi instrumentin indeksissä ja tunnisteeseen sidottu tietolehti. Tietolomake on luotettavin. Jos kukaan heistä ei sano ultraääni, älä oleta, että se on.

Mitä FIT tarkoittaa P&ID:ssä?

FIT on virtausta ilmaiseva lähetin: laite näyttää virtauslukeman paikallisesti ja lähettää signaalin myös toiseen laitteeseen tai järjestelmään.

Näyttääkö P&ID, onko mittari kiinnitetty{0}}vai sisäänpäin?

Joskus muistiinpanon tai projektikohtaisen-symbolin kautta. Usein ei, jolloin vahvistat sen laitteen tietolomakkeessa tai hakemistossa - ja vastaus muuttaa asennustyötä, kustannuksia ja sammutusvaatimuksia.

Miten vältän ultraääni- ja magneettivirtausmittarin symbolien sekoittamisen?

Älä luota kuplaan; molemmat näkyvät virtausinstrumentteina. Käytä selitystä, muistiinpanoja, hakemistoa ja tietolehteä. On myös hyödyllistä tietää, miten nämä kaksi tekniikkaa eroavat toisistaan ​​käytännössä, koska niiden nesteet ja asennustarpeet eivät ole samat - tämäultraääni- ja sähkömagneettisten virtausmittareiden vertailuon hyödyllinen lähtökohta.

Lopputulos

Ultraäänivirtausmittarin symboli P&ID:ssä on lähtökohta, ei täydellinen vastaus. Kupla ja tagi kertovat toiminnon; selite, signaalilinjat, muistiinpanot, instrumenttiindeksi ja tietolehti kertovat tekniikan, asennustyypin ja johdotuksen. Lue ne yhdessä ja symbolista tulee luotettava.

Jos olet määrittämässä, tarkistamassa tai ostamassa mittaria, kohdista tagi, tietolehti ja asennusvaatimukset ennen kuin sitoudut - ja jos olet edelleen punnitustekniikoiden käytössä, tämä opasoikean virtausmittarin valintaon järkevä seuraava luku.

Tätä opasta ylläpitää Flowt-instrumentointitiimi, ja se kuvastaa yleisiä P&ID- ja ISA{0}}tyylikäytäntöjä, joita käytetään prosessiprojekteissa. Katso minkä tahansa tietyn piirustuksen osalta projektisi selitys ja instrumentin tietolehti. Viimeksi tarkistettu: kesäkuussa 2026.
